VL-Band KT

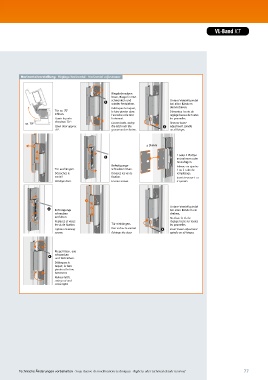

Horizontalverstellung · Réglage horizontal · Horizontal adjustment

Riegelschrauben
lösen, Riegel in Nut
schwenken und Untere Verstellspindel
wieder festziehen. bei allen Bändern
Débloquez le taquet, demontieren.
Tür ca. 70° le faire pivoter dans Démontez les vis de
öffnen. l‘encoche et le tirer réglage basses de toutes
Ouvrir la porte fortement. les paumelles.
d‘environ 70 °.
ca. 70° Loosen bolts, swing Remove lower
Open door approx. the latch into the adjustment spindle
70°. groove and re-fasten. on all hinges.

± 3 mm
1 oder 2 Platten
entnehmen oder
hinzufügen.
Befestigungs- Enlevez ou ajoutez
Tür aushängen. schrauben lösen. 1 ou 2 cales de
Décrochez le Dévissez les vis de remplissage.
vantail. fixation. Insert / remove 1 or
Unhinge door. Loosen screws. 2 spacers.

Untere Verstell spindel

Befestigungs- bei allen Bändern ein-
schrauben drehen.
anziehen. Re-vissez la vis de
Replacez et vissez réglage basse sur toutes
les vis de fixation. Tür einhängen. les paumelles.
Tighten fastening Raccrochez le vantail. Insert lower adjustment
screws. Rehinge the door. spindle on all hinges.

Riegel lösen, aus-
schwenken
und festziehen.
Débloquez le
taquet, le faire
pivoter et le tirer
fortement.
Release latch,
swing out and
screw tight.

Technische Änderungen vorbehalten · Sous réserve de modifications techniques · Right to alter technical details reserved 77
