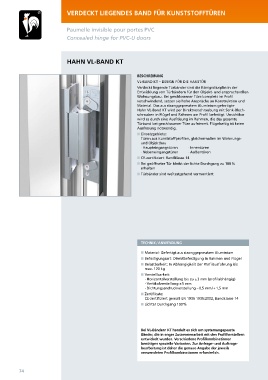

Page 74 - igs-drhahn-gesamt_de

VERDECKT LIEGENDES BAND FÜR KUNSTSTOFFTÜREN

Paumelle invisible pour portes PVC

Concealed hinge for PVC-U doors

HAHN VL-BAND KT

BESCHREIBUNG
VL-BAND KT – DESIGN FÜR DIE HAUSTÜR
Verdeckt liegende Türbänder sind die Königsdisziplin in der
Entwicklung von Türbändern für den Objekt- und anspruchsvollen
Wohnungsbau. Bei geschlossener Türe komplett im Profil
verschwindend, setzen sie hohe Ansprüche an Konstruktion und
Material. Das aus stranggepresstem Aluminium gefertigte
Hahn VL-Band KT wird per Direktverschraubung mit Senk-Blech-
schrauben in Flügel und Rahmen am Profil befestigt. Unsichtbar
wird es durch eine Ausfräsung im Rahmen, die das gesamte
Türband bei geschlossener Türe aufnimmt. Flügelseitig ist keine
Ausfräsung notwendig.
n Einsatzgebiete:
Türen aus Kunststoffprofilen, gleichermaßen im Wohnungs-
und Objektbau
· Haupteingangstüren · Innentüren
· Nebeneingangstüren · Außentüren
n CE-zertifiziert: Bandklasse 14
n Bei geöffneter Tür bleibt der lichte Durchgang zu 100 %
erhalten
n Türbänder sind weitestgehend vormontiert

TECHNIK / ANWENDUNG
n Material: Gefertigt aus stranggepresstem Aluminium
n Befestigungsart: Direktbefestigung in Rahmen und Flügel
n Belastbarkeit: In Abhängigkeit der Profilausführung bis
max. 120 kg
n Verstellbarkeit:
· Horizontalverstellung bis zu ± 3 mm (profilabhängig)
· Vertikalverstellung ± 5 mm
· Dichtungsandruckverstellung – 0,5 mm / + 1,5 mm
n Zertifikate:
CE-zertifiziert gemäß EN 1935 1935:2002, Bandklasse 14
n Lichter Durchgang 100 %

Bei VL-Bändern KT handelt es sich um systemangepasste
Bänder, die in enger Zusammenarbeit mit den Profilher stellern
entwickelt wurden. Verschiedene Profilkombinationen
benötigen spezielle Varianten. Zur Anfrage- und Auftrags-
bearbeitung ist daher die genaue Angabe der jeweils
verwendeten Profilkombinationen erforderlich.

74
