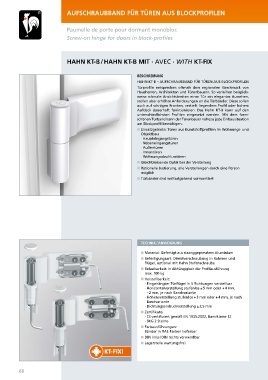

Page 68 - igs-drhahn-gesamt_de

AUFSCHRAUBBAND FÜR TÜREN AUS BLOCKPROFILEN

Paumelle de porte pour dormant monobloc

Screw-on hinge for doors in block-profiles

HAHN KT-B / HAHN KT-B MIT · AVEC · WITH KT-FIX

BESCHREIBUNG
HAHN KT-B – AUFSCHRAUBBAND FÜR TÜREN AUS BLOCKPROFILEN
Türprofile entsprechen oftmals dem regionalen Geschmack von
Hausherren, Architekten und Türenbauern. So verleihen beispiels-
weise schmale Ansichtsbreiten einer Tür ein elegantes Aussehen,
stellen aber erhöhte Anforderungen an die Türbänder. Diese sollen
auch auf schrägen Fronten, vertieft liegendem Profil oder hohem
Aufdeck dauerhaft funktionieren. Das Hahn KT-B kann auf den
unterschiedlichsten Profilen eingesetzt werden. Mit dem form-
schönen Türband kann der Türenbauer nahezu jede Einbausituation
am Blockprofil bewältigen.
n Einsatzgebiete: Türen aus Kunststoffprofilen im Wohnungs- und
Objektbau
· Haupteingangstüren
· Nebeneingangstüren
· Außentüren
· Innentüren
· Wohnungsabschlusstüren
n Gleichbleibende Optik bei der Verstellung
n Rationelle Justierung, alle Verstellungen durch eine Person
möglich
n Türbänder sind weitestgehend vormontiert

TECHNIK / ANWENDUNG
n Material: Gefertigt aus stranggepresstem Aluminium
n Befestigungsart: Direktverschraubung in Rahmen und
Flügel, optional mit Hahn Stufenschraube
n Belastbarkeit: In Abhängigkeit der Profilausführung
max. 100 kg
n Verstellbarkeit:
· Eingehängter Türflügel in 5 Richtungen verstellbar
· Horizontalverstellung stufenlos ± 5 mm oder + 4 mm,
– 2 mm, je nach Bandvariante
· Höhenverstellung stufenlos + 3 mm oder + 4 mm, je nach
Bandvariante
· Dichtungsandruckverstellung ± 2,5 mm
n Zertifikate:
· CE-zertifiziert gemäß EN 1935:2002, Bandklasse 12
· SKG 2 Sterne
n Farbausführungen:
Bänder in RAL-Farben lieferbar
n DIN links / DIN rechts verwendbar
n Lagerstelle wartungsfrei
