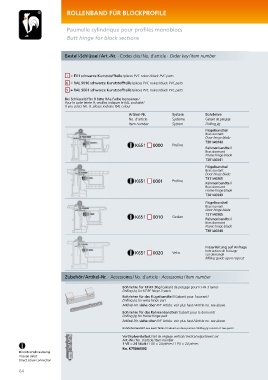

ROLLENBAND FÜR BLOCKPROFILE

Paumelle cylindrique pour profilés monoblocs

Butt hinge for block sections

Bestell-Schlüssel / Art.-Nr. · Codes clés / No. d’article · Order key / item number

1 = EV1 schwarze Kunststoffteile / pièces PVC noires / black PVC parts
6 = RAL 9016 schwarze Kunststoffteile / pièces PVC noires / black PVC parts
9 = RAL 9001 schwarze Kunststoffteile / pièces PVC noires / black PVC parts

Bei Schlüsselziffer 9 bitte RAL-Farbe benennen /
Pour le code teinte 9, veuillez indiquer le RAL souhaité /
If you select No. 9, please indicate RAL colour
Artikel-Nr. System Bohrlehre
No. d’article Système Gabarit de perçage
Item number System Drilling jig
Flügelbandteil
Bras ouvrant
Door hinge blade
T301A0040
K651 0000 Profine Rahmenbandteil
Bras dormant
Frame hinge blade
T301A0041
Flügelbandteil
Bras ouvrant
Door hinge blade
T311A0005
K651 0001 Profine Rahmenbandteil
Bras dormant
Frame hinge blade
T301A0049

Flügelbandteil
Bras ouvrant
Door hinge blade
T311A0005
K651 0010 Gealan Rahmenbandteil
Bras dormant
Frame hinge blade
T301A0048

Fräsanleitung auf Anfrage
K651 0020 Veka Instruction de fraisage
sur demande
Milling guide upon request

Zubehör / Artikel-Nr. · Accessoires / No. d’article · Accessories / Item number

Bohrlehre für KT-RF 3tlg / Gabarit de perçage pour KT-RF 3 lames
Drilling jig for KT-RF hinge 3-parts

Bohrlehre für das Flügelbandteil / Gabarit pour l‘ouvrant /
Drilling jig for wing hinge part
Artikel-Nr. siehe oben / N° Article: voir plus haut / Article no. see above
Bohrlehre für das Rahmenbandteil / Gabarit pour le dormant /
Drilling jig for frame hinge part
Artikel-Nr. siehe oben / N° Article: voir plus haut / Article no. see above
Bohrlehre besteht aus zwei Teilen! / Gabarit en deux parties! / Drilling jig consists of two parts!
Vertikalverstellset / Set de réglage vertical / Vertical adjustment set
Art.-Nr. / No. d’article / Item number
1 VE = 24 Stück / 1 UE = 24 pièces / 1 PU = 24 pieces
No. K750A0002
Direktverschraubung
Vissage direct
Direct screw connection
Technische Änderungen vor behalten. Andere Farben auf Anfrage.
Sous réserve de modifications techniques. Autres teintes sur demande.
64 Right to alter technical details reserved. Other colours available on request.
