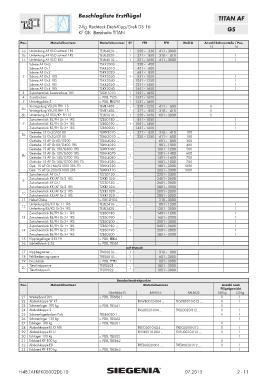

Beschlagliste Erstflügel
TITAN AF
2-flg. Rechteck Dreh-Kipp/Dreh DS 16 GS
KF GK Bandseite TITAN

Pos. Materialkurztext Materialnummer ST FFB FFH Maß G Anzahl Rahmenteile / Pos.
15 16
1a Umlenkung AF VSO schmal 1RS TEUL4020- ... 1 230– 330 411–3000
1b Umlenkung AF VSO schmal 1RS TEUL4020- ... 1 371– 850 310– 410 1
1c Umlenkung AF VSO 1RS TEUL4010- ... 1 331–1650 411–3000 1
Schere AF Gr.0 TSKK2000- ... 230– 450
Schere AF Gr.1 TSKK2010- ... 451– 680
Schere AF Gr.2 TSKK2020- ... 681– 850
2 Schere AF Gr.3 1RS TSKK2030- ... 1 851–1050 1
Schere AF Gr.4 1RS TSKK2040- ... 1051–1250 1
Schere AF Gr.3 1RS TSKK2030- ... 1251–1450 1
Schere AF Gr.4 1RS TSKK2040- ... 1451–1650 1
3 Zwischenstück Zusatzschere 1RS TZOK1010- ... 1 1251–1650
4 Zusatzschere s. PDB, TSZS 1 1251–1650
5 Unterlegplatte Z s. PDB, FRUP01 1 1251–1650
Verriegelung VSU/K FH+ 1S TEVR1400- ... 230–1250 411– 600 1
6a 1
Verriegelung VSU/K FH+ 1S TEVR1400- ... 371– 850 310– 410 1
6b Umlenkung AF VSU/K+ FH 1S TEUL5010- ... 1 230–1650 601–3000 1
Zwischenstück BS/FH Gr.1+ 1RS TZBS0180- ... 851–1050 1
7 Zwischenstück BS/FH Gr.2+ 1RS TZBS0190- ... 1 1051–1450 1
Zwischenstück BS/FH Gr.3+ 1RS TZBS0200- ... 1451–1650 1
Getriebe 15 Gr.30/G180 TGKK3010- ... 371– 850 310– 410 180
8a 1
Getriebe 15 Gr.30/G180 TGKK3010- ... 230–1250 411– 600 180
Getriebe 15 AF Gr.60/G300 TGKK4030- ... 601– 800 300
Getriebe 15 AF Gr.80/G400 1RS TGKK4050- ... 801–1000 400
Getriebe 15 AF Gr.100/G500 1RS TGKK4060- ... 1001–1200 500
Getriebe 15 AF Gr.120/G600 1RS TGKK4070- ... 1201–1400 600
8b 1
Getriebe 15 AF Gr.140/G700 1RS TGKK4080- ... 1401–1600 700
Getriebe 15 AF Gr.160/G700 2RS 70 TGKK4280- ... 1601–1800 700
Getr. 15 AF Gr.180/G1000 2RS 70 TGKK4220- ... 1801–2000 1000
Getr. 15 AF Gr.200/G1000 2RS TGKK4110- ... 2001–3000 1000
Zwischenstück AF Gr.1 TZZS0150- ... 2201–2400
Zwischenstück KK/AF Gr.2 1RS TZKK1020- ... 2401–2600
9 1
Zwischenstück AF Gr.1 TZZS0150- ... 2601–2800
Zwischenstück KK/AF Gr.2 1RS TZKK1020- ... 2801–3000
Zwischenstück KK/AF Gr.2 1RS TZKK1020- ... 2601–2800
10 1
Zwischenstück KK/AF Gr.2 1RS TZKK1020- ... 2801–3000
11 Hebel Globe s. EBS ZHGS 1 310–3000
Umlenkung BS/K3 Gr.1+ 1RS TEUL2410- ... 801–1200 1
12 1
Umlenkung BS/K3 Gr.2+ 1RS TEUL2420- ... 1201–3000 1
Zwischenstück BS/FH Gr.1+ 1RS TZBS0180- ... 1401–1600 1
13 Zwischenstück BS/FH Gr.2+ 1RS TZBS0190- ... 1 1601–2000 1
Zwischenstück BS/FH Gr.3+ 1RS TZBS0200- ... 2001–3000 1
Zwischenstück BS/FH Gr.1+ 1RS TZBS0180- ... 2401–2600 1
14 Zwischenstück BS/FH Gr.2+ 1RS TZBS0190- ... 1 2601–2800 1
Zwischenstück BS/FH Gr.3+ 1RS TZBS0200- ... 2801–3000 1
15 Kippriegellager S-ES FH s. PDB, FRKA
16 Schließblech S 56 s. PDB, TRSM
auf Wunsch
17 Kippbegrenzer .. TFKB0010- ... 1 310– 800
18 Fehlbedienungssperre TFBS0010- ... 1 601–3000
19 Druckstück s. PDB, TFFD 1 601–3000
Türschnäpper re. TFST0021- ... 1801–3000
20 1
Türschnäpper li. TFST0022- ... 1801–3000
Bandseitendrehpunkte
Pos. Materialkurztext Materialnummer Anzahl nach
Flügelgewicht
Oberfläche TS RAL9016 RAL8022 100 kg 130 kg
21 Winkelband DH s. PDB, TBWB61 1 1
22 Abdeckkappe W KF TKWB0010-004 ... TKWB0010-012 ... 1 1
23 Scherenlager 100 kg s. PDB, TBSL61 1
24 Abdeckkappe S TKSL0020-004 ... TKSL0020-012 ... 1 1
25 Scherenlagerbolzen Poly TBSB6020-1 ... 1 1
26 Scherenlager 130 kg s. PDB, TBSL62 1
27 Ecklager 100 kg s. PDB, TBEL01 1
28 Abdeckkappe EL O MB TKEO0010-004 ... TKEO0010-012 ... 1 1
29 Abdeckkappe EL U TKEU0010-004 ... TKEU0010-012 ... 1 1
30 Ecklager 130 kg s. PDB, TBEL02 1
31 Eckband KF 100 kg s. PDB, TBEB62 1
32 Abdeckkappe EB TKEB0020-004 ... TKEB0020-012 ... 1 1
33 Eckband KF 130 kg s. PDB, TBEB63 1

H48.TAFKFK0S002DE-10 07.2015 2-11
