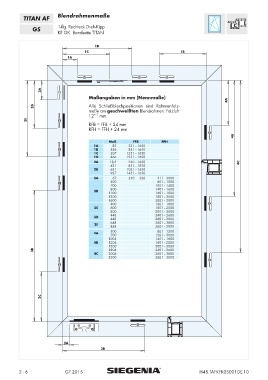

Blendrahmenmaße
TITAN AF
GS 1-flg. Rechteck Dreh-Kipp
KF GK Bandseite TITAN

Maßangaben in mm (Nennmaße)

Alle Schließblechpositionen sind Rahmenfalz-
maße am geschweißten Blendrahmen. Falzluft
12 +1 mm.

RFB=FFB+24mm
RFH=FFH+24mm

Maß FFB FFH
1A 83 331–1650
1B 556 851–1650
1C 307 1251–1650
1D 466 1251–1650
2A 18,5 230–1650
431 851–1050
2B 631 1051–1450
927 1451–1650
3A 67 230– 330 411–3000
500 801–1000
700 1001–1400
800 1401–1600
3B
1100 1601–1800
1300 1801–2000
1600 2001–3000
400 1601–1800
3C 600 1801–2000
800 2001–3000
448 2401–2600
3D
448 2801–3000
648 2601–2800
3E
848 2801–3000
500 801–1200
4A
700 1201–3000
1004 1401–1600
4B 1204 1601–2000
1500 2001–3000
1804 2401–2600
4C 2004 2601–2800
2300 2801–3000

2-6 07.2015 H48.TAFKFK0S001DE-10
