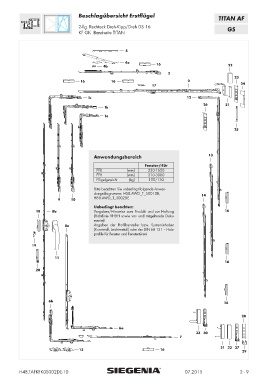

Beschlagübersicht Erstflügel
                                                                                                  TITAN AF
                                    2-flg. Rechteck Dreh-Kipp/Dreh DS 16                               GS
                                    KF GK Bandseite TITAN


























                                           Anwendungsbereich
                                                                 Fenster/-Tür
                                            FFB          (mm)      230-1650
                                            FFH          (mm)      310-3000
                                            Flügelgewicht  (kg)    100/130

                                           Bitte beachten Sie unbedingt folgende Anwen-
                                           dungsdiagramme: H58.AWD_T_S001DE,
                                	        H58.AWD_T_S002DE
                                           Unbedingt beachten:



                 Vorgaben/Hinweise zum Produkt und zur Haftung
                                           (Richtlinie VHBH sowie vor- und mitgeltende Doku-
                                           mente)!

           Angaben der Profilhersteller bzw. Systeminhaber
                                           (Kunststoff, Leichtmetall) oder der DIN 68 121 – Holz-
                                           profile für Fenster und Fenstertüren!




























          H48.TAFKFK0S002DE-10                                                     07.2015                  2-9
