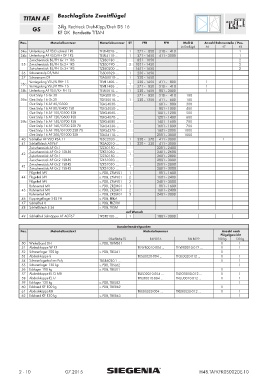

Beschlagliste Zweitflügel
TITAN AF
GS 2-flg. Rechteck Dreh-Kipp/Dreh DS 16
KF GK Bandseite TITAN

Pos. Materialkurztext Materialnummer ST FFB FFH Maß G Anzahl Rahmenteile / Pos.
im Erstflügel 46 47 48
34a Umlenkung AF VSO schmal 1RS TEUL4020- ... 1 371– 850 310– 410 1
34b Umlenkung AF VSO/K+ DF 1RS TEUL4110- ... 1 371–1650 411–3000 1
Zwischenstück BS/FH Gr.1+ 1RS TZBS0180- ... 851–1050 2
35 Zwischenstück BS/FH Gr.2+ 1RS TZBS0190- ... 2 1051–1450 2
Zwischenstück BS/FH Gr.3+ 1RS TZBS0200- ... 1451–1650 2
36 Scherenstulp DF/MN TSSD0020- ... 1 230–1650
37 Scherenarm DF TSAD0010- ... 1 230–1650
Verriegelung VSU/K FH+ 1S TEVR1400- ... 230–1650 411– 800 1
38a 1
Verriegelung VSU/K FH+ 1S TEVR1400- ... 371– 850 310– 410 1
38b Umlenkung AF VSU/K+ FH 1S TEUL5010- ... 1 230–1650 801–3000 1
Getr.Stulp 16 Gr.30 TGKS0010- ... 371– 850 310– 410 180
39a Getr.Stulp 16 Gr.30 TGKS0010- ... 1 230–1250 411– 600 180
Getr.Stulp 16 AF 60/G300 TGKS4030- ... 601– 800 300
Getr.Stulp 16 AF 80/G400 1SB TGKS4050- ... 801–1000 400
Getr.Stulp 16 AF 100/G500 1SB TGKS4060- ... 1001–1200 500
Getr.Stulp 16 AF 120/G600 1SB TGKS4070- ... 1201–1400 600
39b Getr.Stulp 16 AF 140/G700 1SB TGKS4080- ... 1 1401–1600 700
Getr.Stulp 16 AF 160/G700 2SB 70 TGKS4330- ... 1601–1800 700
Getr.Stulp 16 AF 180/G1000 2SB 70 TGKS4270- ... 1801–2000 1000
Getr.Stulp 16 AF 200/G1000 2SB TGKS4110- ... 2001–3000 1000
40 Schließer AF VSO RSA 11 TESC2030- ... 1 230– 370 411–3000 1
41 Schließblech A0767 TRSA0010- ... 1 230– 330 411–3000
Zwischenstück AF Gr.1 TZZS0150- ... 2201–2400
Zwischenstück AF Gr.2 1SB-RS TZKS1030- ... 2401–2600
42 1
Zwischenstück AF Gr.1 TZZS0150- ... 2601–2800
Zwischenstück AF Gr.2 1SB-RS TZKS1030- ... 2801–3000
Zwischenstück AF Gr.2 1SB-RS TZKS1030- ... 2601–2800
43 1
Zwischenstück AF Gr.2 1SB-RS TZKS1030- ... 2801–3000
Flügelteil MV s. PDB, ZFMV01 1 801–1600
44 Flügelteil MV s. PDB, ZFMV01 2 1601–2400
Flügelteil MV s. PDB, ZFMV01 3 2401–3000
Rahmenteil MV s. PDB, ZRZM01 1 801–1600
45 Rahmenteil MV s. PDB, ZRZM01 2 1601–2400
Rahmenteil MV s. PDB, ZRZM01 3 2401–3000
46 Kippriegellager S-ES FH s. PDB, FRKA
47 Schließteil V s. PDB, FRZV01
48 Schließblech S 56 s. PDB, TRSM
auf Wunsch
49 Schließteil Schnäpper AF A0767 TRST0100- ... 1 1801–3000
Bandseitendrehpunkte
Pos. Materialkurztext Materialnummer Anzahl nach
Flügelgewicht
Oberfläche TS RAL9016 RAL8022 100 kg 130 kg
50 Winkelband DH s. PDB, TBWB61 1 1
51 Abdeckkappe W KF TKWB0010-004 ... TKWB0010-012 ... 1 1
52 Scherenlager 100 kg s. PDB, TBSL61 1
53 Abdeckkappe S TKSL0020-004 ... TKSL0020-012 ... 1 1
54 Scherenlagerbolzen Poly TBSB6020-1 ... 1 1
55 Scherenlager 130 kg s. PDB, TBSL62 1
56 Ecklager 100 kg s. PDB, TBEL01 1
57 Abdeckkappe EL O MB TKEO0010-004 ... TKEO0010-012 ... 1 1
58 Abdeckkappe EL U TKEU0010-004 ... TKEU0010-012 ... 1 1
59 Ecklager 130 kg s. PDB, TBEL02 1
60 Eckband KF 100 kg s. PDB, TBEB62 1
61 Abdeckkappe EB TKEB0020-004 ... TKEB0020-012 ... 1 1
62 Eckband KF 130 kg s. PDB, TBEB63 1

2-10 07.2015 H48.TAFKFK0S002DE-10
