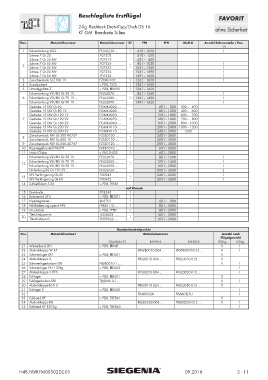

Beschlagliste Erstflügel
FAVORIT
2-flg. Rechteck Dreh-Kipp/Dreh DS 16
KF GM Bandseite Si-line ohne Sicherheit

Pos. Materialkurztext Materialnummer ST FFB FFH Maß G Anzahl Rahmenteile / Pos.
14
1 Eckumlenkung VSO .. FEUL0230- ... 1 410–1650 1
Schere 7 Gr.30 707302 410– 620
Schere 7 Gr.35 MV 707319 621– 800
Schere 7 Gr.50 MV 707326 801–1030 1
2 1
Schere 7 Gr.55 MV 707333 1031–1260 1
Schere 7 Gr.50 MV 707326 1261–1490 1
Schere 7 Gr.55 MV 707333 1491–1650 1
3 Zwischenstück S/Z FAV 1V FZOK0100- ... 1 1261–1650 1
4 Zusatzschere s. PDB, TSZS 1 1261–1650
5 Unterlegplatte Z s. PDB, FRUP01 1 1261–1650
Eckumlenkung VSU BS Gr.50 1V .. FEUL2070- ... 801–1260 1
6 Eckumlenkung VSU BS Gr.70 1V .. FEUL2080- ... 1 1261–1490 1
Eckumlenkung VSU BS Gr.90 1V .. FEUL2090- ... 1491–1650 1
Getriebe 15 FAV Gr.60 FGMK4020- ... 601– 800 300– 400
Getriebe 15 FAV Gr.80 1V FGMK4040- ... 801–1200 400– 600
Getriebe 15 FAV Gr.120 1V FGMK4050- ... 1201–1400 600– 700
7 Getriebe 15 FAV Gr.120 2V FGMK4070- ... 1 1401–1600 700– 800
Getriebe 15 FAV Gr.160 2V FGMK4060- ... 1601–2000 800–1000
Getriebe 15 FAV Gr.200 3V FGMK4110- ... 2001–2400 1000–1200
Getriebe 15 FAV Gr.200 3V FGMK4110- ... 2401–3000 1200
Zwischenstück FAV Gr.200 A0767 FZSZ0120- ... 2401–2600
8 1
Zwischenstück FAV Gr.400 1V FZSZ0110- ... 2601–3000
9 Zwischenstück FAV Gr.200 A0767 FZSZ0120- ... 1 2801–3000
10 Kippriegelbauteil FAV/FH FEKB1010- ... 1 601–3000
11 Hebel Globe s. EBS ZHGS 1 601–3000
Eckumlenkung VSU BS Gr.50 1V .. FEUL2070- ... 801–1200 1
Eckumlenkung VSU BS Gr.70 1V .. FEUL2080- ... 1201–1600 1
12 1
Eckumlenkung VSU BS Gr.90 1V .. FEUL2090- ... 1601–2000 1
Umlenkung BS Gr.130 2V .. FEUL2630- ... 2001–3000 2
MV Verlängerung Gr.40 700945 2401–2600 1
13 1
MV Verlängerung Gr.60 700952 2601–3000 1
14 Schließblech S 56 s. PDB, TRSM
auf Wunsch
15 Drehkralle .. 702543 1
16 Rahmenteil SP-S s. PDB, FRZL01 1
17 Kippbegrenzer .. 805701 1 601– 800
18 Fehlbedienungssperre FAV. FFBS0110- ... 1 801–3000
19 Druckstück s. PDB, TFFD 1 801–3000
Türschnäpper re. TFST0021- ... 1601–3000
20 1
Türschnäpper li. TFST0022- ... 1601–3000
Bandseitendrehpunkte
Pos. Materialkurztext Materialnummer Anzahl nach
Flügelgewicht
Oberfläche TS RAL9016 RAL8022 100 kg 130 kg
21 Winkelband DH s. PDB, FBWB 1 1
22 Abdeckkappe W KF FKWB0010-004 ... FKWB0050-012 ... 1 1
23 Scherenlager DH s. PDB, FBSL01 1
24 Abdeckkappe S FKSL0010-004 ... FKSL0010-012 ... 1
25 Scherenlagerbolzen Ø6 FBSB0010-1 ... 1 1
26 Scherenlager DH 130kg s. PDB, FBSL02 1
27 Abdeckkappe S KF-S FKSL0020-004 ... FKSL0020-012 ... 1
28 Ecklager s. PDB, FBEL01 1
29 Ecklagerbolzen Ø6 TBLB0010-1 ... 1 1
30 Abdeckkappe EL-S U FKEL0010-004 ... FKEL0010-012 ... 1
31 Ecklager S s. PDB, FBEL02 1
32 FBABDELSU FBABDELSU 1
33 Eckband KF s. PDB, TBEB61 1
34 Abdeckkappe EB TKEB0020-004 ... TKEB0020-012 ... 1 1
35 Eckband KF 130 kg s. PDB, TBEB63 1

H48.FAVKFM0S502DE-01 09.2016 3-11
