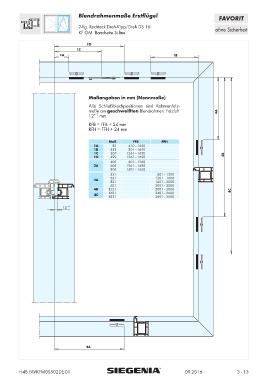

Blendrahmenmaße Erstflügel
FAVORIT
2-flg. Rechteck Dreh-Kipp/Dreh DS 16
KF GM Bandseite Si-line ohne Sicherheit

1D
1C
1A 1B

Maßangaben in mm (Nennmaße)
Alle Schließblechpositionen sind Rahmenfalz-
maße am geschweißten Blendrahmen. Falzluft 4A
12 +1 mm.

RFB=FFB+24mm
RFH=FFH+24mm

Maß FFB FFH
1A 83 410–1650
1B 553 801–1650
1C 307 1261–1650
1D 499 1261–1650 4B
405 801–1260
2A 605 1261–1490
805 1491–1650
421 801–1200
621 1201–1600
4A
821 1601–2000
621 2001–3000
4B 1221 2001–3000 4C
1621 2401–2600
4C
1821 2601–3000
12 +1

2A

H48.FAVKFM0S502DE-01 09.2016 3-13
