P. 154

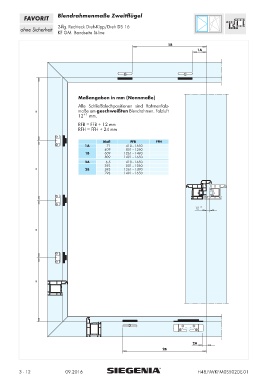

Blendrahmenmaße Zweitflügel
FAVORIT
2-flg. Rechteck Dreh-Kipp/Dreh DS 16
ohne Sicherheit
KF GM Bandseite Si-line
1B
1A
Maßangaben in mm (Nennmaße)
Alle Schließblechpositionen sind Rahmenfalz-
maße am geschweißten Blendrahmen. Falzluft
=
12 +1 mm.
RFB=FFB+12mm
RFH=FFH+24mm
Maß FFB FFH
1A 71 410–1650
409 801–1260
1B 609 1261–1490
809 1491–1650
2A 6,5 410–1650
393 801–1260
= 2B 593 1261–1490
793 1491–1650
12 +1
=
=
2A
2B
3-12 09.2016 H48.FAVKFM0S502DE-01
