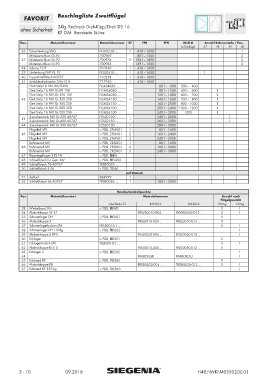

Beschlagliste Zweitflügel
            FAVORIT
                           2-flg. Rechteck Dreh-Kipp/Dreh DS 16
          ohne Sicherheit
                           KF GM Bandseite Si-line

          Pos.         Materialkurztext      Materialnummer  ST  FFB      FFH     Maß G     Anzahl Rahmenteile / Pos.
                                                                                 im Erstflügel  47  48  49   50
           36  Eckumlenkung VSO ..           FEUL0230- ...  1  410–1650                                     1
              Mittelverschluss Gr.50         700969           801–1260                                      2
           37  Mittelverschluss Gr.70        700976       2  1261–1490                                      2
              Mittelverschluss Gr.90         700983          1491–1650                                      2
           38  Schere 7 DF                   707340       1   410–1650
           39  Umlenkung FAV VS 1S ..        FEUL0510- ...  1  410–1650                     1
           40  Kippschließblech A0767        710258       1   410–1650
           41  Senkblechschraube 3,9x13 H ..  717950      1   410–1650
              Getr.Stulp16 FAV 60/G300       FGKS4030- ...              601– 800  300– 400
              Getr.Stulp 16 FAV Gr.80 1SB    FGMS4040- ...              801–1200  400– 600       1
              Getr.Stulp 16 FAV Gr.120 1SB   FGMS4050- ...             1201–1400  600– 700       1
           42  Getr.Stulp 16 FAV Gr.120 2SB  FGMS4120- ...  1          1401–1600  700– 800       1
              Getr.Stulp 16 FAV Gr.160 2SB   FGMS4130- ...             1601–2000  800–1000       1
              Getr.Stulp 16 FAV Gr.200 3SB   FGMS4100- ...             2001–2400 1000–1200       1
              Getr.Stulp 16 FAV Gr.200 3SB   FGMS4100- ...             2401–3000   1200          1
              Zwischenstück FAV Gr.200 A0767  FZSZ0120- ...            2401–2600                       1
           43                                             1
              Zwischenstück FAV Gr.400 A0767  FZSZ0130- ...            2601–3000                       1
           44  Zwischenstück FAV Gr.200 A0767  FZSZ0120- ...  1        2801–3000
              Flügelteil MV                  s. PDB, ZFMV01  1          801–1600
           45  Flügelteil MV                 s. PDB, ZFMV01  2         1601–2400
              Flügelteil MV                  s. PDB, ZFMV01  3         2401–3000
              Rahmenteil MV                  s. PDB, ZRZM01  1          801–1600
           46  Rahmenteil MV                 s. PDB, ZRZM01  2         1601–2400
              Rahmenteil MV                  s. PDB, ZRZM01  3         2401–3000
           47  Kippriegellager S-ES FH       s. PDB, FRKA
           48  Schließblech für Getr. MV     s. PDB, FRSA02
           49  Schließblech 56 A0767         TRSB0020- ...
           50  Schließblech S 56             s. PDB, TRSM
                                                         auf Wunsch
           51  Auflauf ..                     884959       1
           52  Schließblech 56 A0767         TRSB0020- ...  1          1601–3000

                                                     Bandseitendrehpunkte
          Pos.         Materialkurztext                          Materialnummer                     Anzahl nach
                                                                                                   Flügelgewicht
                                                 Oberfläche TS       RAL9016          RAL8022      100 kg  130 kg
           53  Winkelband DH                 s. PDB, FBWB                                          1       1
           54  Abdeckkappe W KF                               FKWB0010-004 ...  FKWB0050-012 ...   1       1
           55  Scherenlager DH               s. PDB, FBSL01                                        1
           56  Abdeckkappe S                                  FKSL0010-004 ...  FKSL0010-012 ...   1
           57  Scherenlagerbolzen Ø6         FBSB0010-1 ...                                        1       1
           58  Scherenlager DH 130kg         s. PDB, FBSL02                                                1
           59  Abdeckkappe S KF-S                             FKSL0020-004 ...  FKSL0020-012 ...           1
           60  Ecklager                      s. PDB, FBEL01                                        1
           61  Ecklagerbolzen Ø6             TBLB0010-1 ...                                        1       1
           62  Abdeckkappe EL-S U                             FKEL0010-004 ...  FKEL0010-012 ...   1
           63  Ecklager S                    s. PDB, FBEL02                                                1
           64                                                 FBABDELSU        FBABDELSU                   1
           65  Eckband KF                    s. PDB, TBEB61                                        1
           66  Abdeckkappe EB                                 TKEB0020-004 ...  TKEB0020-012 ...   1       1
           67  Eckband KF 130 kg             s. PDB, TBEB63                                                1


























          3-10                09.2016                                                    H48.FAVKFM0S502DE-01
