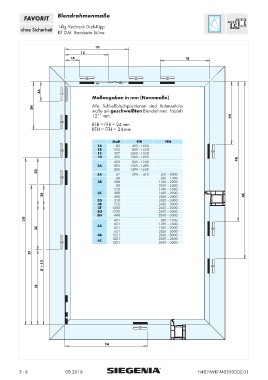

Blendrahmenmaße
FAVORIT
ohne Sicherheit 1-flg. Rechteck Dreh-Kipp
KF GM Bandseite Si-line

1D
1C
1A 1B

3A
Maßangaben in mm (Nennmaße)
Alle Schließblechpositionen sind Rahmenfalz-
3H maße am geschweißten Blendrahmen. Falzluft
12 +1 mm. 4A

RFB=FFB+24mm
RFH=FFH+24mm

Maß FFB FFH
1A 83 411–1650
1B 553 801–1650
1C 307 1261–1650
1D 499 1261–1650
405 801–1260 4B
2A 605 1261–1490
3D 805 1491–1650
3A 67 290– 410 431–3000
88 801–1400
3B 288 1401–2000
88 2001–2400
312 1401–1600
3B 3C 400 1601–2000 4C
2001–2400
490
3D 510 2001–2400
3E 722 2401–3000
3F 1300 2401–3000
3G 1722 2401–3000
3H 448 2601–3000
3G 421 801–1200
621 1201–1600
4A
3C 821 1601–2000
621 2001–3000
4B 1221 2001–3000
1621 2401–2600
4C
1821 2601–3000
3F
G + 12

3E

2A
