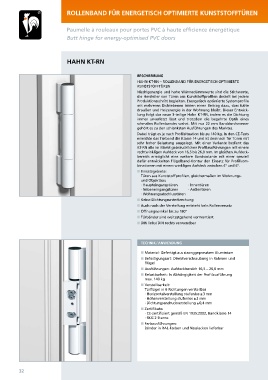

Page 32 - igs-drhahn-gesamt_de

ROLLENBAND FÜR ENERGETISCH OPTIMIERTE KUNSTSTOFFTÜREN

Paumelle à rouleaux pour portes PVC à haute efficience énergétique

Butt hinge for energy-optimised PVC doors

HAHN KT-RN

BESCHREIBUNG
HAHN-KT-RN – ROLLENBAND FÜR ENERGETISCH OPTIMIERTE
KUNSTSTOFFTÜREN
Niedrigenergie und hohe Wärmedämmwerte sind die Stichworte,
die Hersteller von Türen aus Kunststoffprofilen derzeit bei jedem
Produktionsschritt begleiten. Energetisch optimierte Systemprofile
mit mehreren Dichtebenen leisten einen Beitrag dazu, dass Kälte
draußen und Heizenergie in der Wohnung bleibt. Dieser Entwick-
lung folgt das neue 3-teilige Hahn KT-RN, indem es die Dichtung
immer unverletzt lässt und trotzdem die begehrte Optik eines
schmalen Rollenbandes wahrt. Mit nur 22 mm Banddurchmesser
gehört es zu den schlanksten Ausführungen des Marktes.
Dabei trägt es je nach Profilsituation bis zu 140 kg. In den CE-Tests
erreichte das Türband die Klasse 14 und ist demnach für Türen mit
sehr hoher Belastung ausgelegt. Mit einer Variante bedient das
KT-RN alle im Markt gebräuchlichen Profilausführungen mit einem
rechtwinkligen Aufdeck von 16,5 bis 26,0 mm. Im gleichen Aufdeck-
bereich ermöglicht eine weitere Bandvariante mit einer speziell
dafür entwickelten Flügelband-Kontur den Einsatz für Profilkom-
binationen mit einem winkligen Aufdeck zwischen 4° und 6°.
n Einsatzgebiete:
Türen aus Kunststoffprofilen, gleichermaßen im Wohnungs-
und Objektbau
· Haupteingangstüren · Innentüren
· Nebeneingangstüren · Außentüren
· Wohnungsabschlusstüren
n Keine Dichtungsunterbrechung
n Auch nach der Verstellung entsteht kein Rollenversatz
n Öffnungswinkel bis zu 180°
n Türbänder sind weitestgehend vormontiert
n DIN links / DIN rechts verwendbar

TECHNIK / ANWENDUNG
n Ma te rial: Gefertigt aus stranggepresstem Aluminium
n Be fes ti gungs art: Direktverschraubung in Rahmen und
Flügel
n Ausführungen: Aufdeckbereich 16,5 – 26,0 mm
n Belastbarkeit: In Abhängigkeit der Profilausführung
max. 140 kg
n Verstellbarkeit:
Türflügel in 6 Richtungen verstellbar
· Horizontalverstellung stufenlos ± 3 mm
· Höhenverstellung stufenlos ± 3 mm
· Dichtungsandruckverstellung ± 0,4 mm
n Zertifikate:
· CE-zertifiziert gemäß EN 1935:2002, Bandklasse 14
· SKG 2 Sterne
n Farbausführungen:
Bänder in RAL-Farben und Nasslacken lieferbar

32
