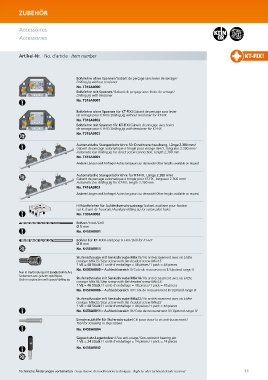

Page 11 - igs-drhahn-gesamt_de

ZUBEHÖR

Accessoires

Accessories

Artikel-Nr. · No. d’article · Item number

Bohrlehre ohne Spanner / Gabarit de perçage sans levier de serrage /
Drilling jig without tensioner
No. T316A0000
Bohrlehre mit Spanner / Gabarit de perçage avec levier de serrage /
Drilling jig with tensioner
No. T316A0001

Bohrlehre ohne Spanner für KT-FIX / Gabarit de perçage sans levier
de serrage pour KT-FIX / Drilling jig without tensioner for KT-FIX
No. T316A0F02
Bohrlehre mit Spanner für KT-FIX / Gabarit de perçage avec levier
de serrage pour KT-FIX / Drilling jig with tensioner for KT-FIX
No. T316A0F03

Automatische Stangenbohrlehre für Direktverschraubung, Länge 2.300 mm /
Gabarit de perçage automatique à tringle pour vissage direct , longueur 2.300 mm /
Automatic bar drilling jig for direct screw connection, length 2,300 mm
No. T416A0001
Andere Längen auf Anfrage / Autres longueurs sur demande / Other lengths available on request

Automatische Stangenbohrlehre für KT-FIX, Länge 2.300 mm /
Gabarit de perçage automatique à tringle pour KT-FIX , longueur 2.300 mm /
Automatic bar drilling jig for KT-FIX, length 2,300 mm
No. T416A0F03
Andere Längen auf Anfrage / Autres longueurs sur demande / Other lengths available on request

Hilfsbohrlehre für Aufdeckverschraubung / Gabarit auxiliaire pour fixation
sur le chant de l’ouvrant / Auxiliary drilling jig for screw pilot holes
No. T306A0002
Bohrer / Foret / Drill
Ø 5 mm
No. K450A0001
Bohrer für KT-FIX / Foret pour KT-FIX / Drill for KT-FIX
Ø 8 mm
No. K450A0014

Stufenschraube mit Senkschraube M6x15 / Vis anti-écrasement avec vis à tête
conique M6x15 / Step screw with flat-headed screw M6x15
1 VE = 48 Stück / 1 unité d‘emballage = 48 pièces / 1 pack = 48 pieces
No. K450A0005 – Aufdeckbereich II / Cote de recouvrement II / Upstand range II
Nur in Verbindung mit Sonderbohrlehre
Seulement avec gabarits spécifiques
Only in conjunction with special drilling jig Stufenschraube mit Senkschraube M6x18 / Vis anti-écrasement avec vis à tête
conique M6x18 / Step screw with flat-headed screw M6x18
1 VE = 48 Stück / 1 unité d‘emballage = 48 pièces / 1 pack = 48 pieces
No. K450A0006 – Aufdeckbereich III / Cote de recouvrement III / Upstand range III
Stufenschraube mit Senkschraube M6x22 / Vis anti-écrasement avec vis à tête
conique M6x22 / Step screw with flat-headed screw M6x22
1 VE = 48 Stück / 1 unité d‘emballage = 48 pièces / 1 pack = 48 pieces
No. K450A0011 – Aufdeckbereich IV / Cote de recouvrement IV / Upstand range IV

Einschraubhilfe für Stufenschraube / Clé pour visser la vis anti-écrasement /
Tool for screwing in step screws
No. K450A0004

Sägeschutz-Lagerbolzen / Axe anti-sciage / Saw-resistant bearing pin
1 VE = 24 Stück / 1 unité d‘emballage = 24 pièces / 1 pack = 24 pieces
No. K450A0042

Technische Änderungen vorbehalten · Sous réserve de modifications techniques · Right to alter technical details reserved 11
