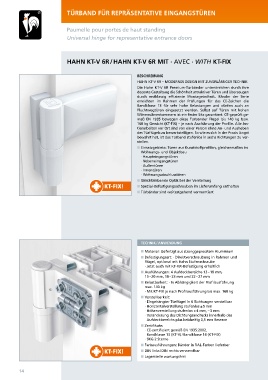

P. 14
TÜRBAND FÜR REPRÄSENTATIVE EINGANGSTÜREN
Paumelle pour portes de haut standing
Universal hinge for representative entrance doors
HAHN KT-V 6R / HAHN KT-V 6R MIT · AVEC · WITH KT-FIX
BESCHREIBUNG
HAHN KT-V 6R – MODERNES DESIGN MIT ZUVERLÄSSIGER TECHNIK
Die Hahn KT-V 6R Premium-Türbänder unterstreichen durch ihre
dezente Gestaltung die Schönheit attraktiver Türen und überzeugen
durch erstklassig effiziente Montagetechnik. Bänder der Serie
erreichten im Rahmen der Prüfungen für das CE-Zeichen die
Bandklasse 13 für sehr hohe Belastungen und dürfen auch an
Fluchtwegtüren eingesetzt werden. Selbst auf Türen mit hohen
Wärmedämmkammern ist ein fester Sitz garantiert. CE-geprüft ge-
mäß EN 1935 bewegen diese Türbänder Flügel bis 140 kg bzw.
160 kg Gewicht (KT-FIX) – je nach Ausführung der Profile. Alle Jus-
tierarbeiten vor Ort sind von einer Person ohne An- und Ausheben
des Türflügels zu bewerkstelligen. So wie es sich in der Praxis längst
bewährt hat, ist das Türband stufenlos in sechs Richtungen zu ver-
stellen.
n Einsatzgebiete: Türen aus Kunststoffprofilen, gleichermaßen im
Wohnungs- und Objektbau
· Haupteingangstüren
· Nebeneingangstüren
· Außentüren
· Innentüren
· Wohnungsabschlusstüren
n Gleichbleibende Optik bei der Verstellung
n Spezial-Befestigungsschrauben im Lieferumfang enthalten
n Türbänder sind weitestgehend vormontiert
TECHNIK / ANWENDUNG
n Material: Gefertigt aus stranggepresstem Aluminium
n Befestigungsart: · Direktverschraubung in Rahmen und
Flügel, optional mit Hahn Stufenschraube
· Jetzt auch mit KT-FIX-Be fes ti gung er hält lich
n Ausführungen: 4 Aufdeckbereiche 13 – 18 mm,
15 – 20 mm, 18 – 23 mm und 22 – 27 mm
n Belastbarkeit: · In Ab hän gig keit der Pro fil aus füh rung
max. 140 kg
· Mit KT-FIX je nach Pro fil aus füh rung bis max. 160 kg
n Verstellbarkeit:
· Eingehängter Türflügel in 6 Richtungen verstellbar
· Horizontalverstellung stufenlos ± 5 mm
· Höhenverstellung stufenlos + 4 mm, – 3 mm
· Veränderung des Dichtungsandrucks innerhalb des
Aufdeckbereichs plus beidseitig 0,5 mm Reserve
n Zertifikate:
· CE-zertifiziert gemäß EN 1935:2002,
Bandklasse 13 (KT-V) / Bandklasse 14 (KT-FIX)
· SKG 2 Sterne
n Farbausführungen: Bänder in RAL-Farben lieferbar
n DIN links / DIN rechts verwendbar
n Lagerstelle wartungsfrei
14
