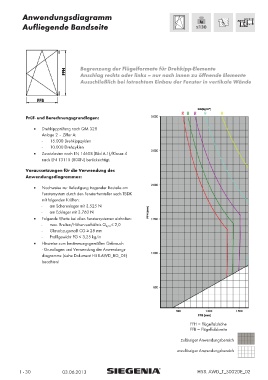

Anwendungsdiagramm

Aufliegende Bandseite

Begrenzung der Flügelformate für Drehkipp-Elemente
Anschlag rechts oder links – nur nach innen zu öffnende Elemente
Ausschließlich bei lotrechtem Einbau der Fenster in vertikale Wände

Prüf- und Berechnungsgrundlagen:

x Drehkippprüfung nach QM 328
Anlage 2 – Ziffer A:
- 15.000 Drehkippzyklen
- 10.000 Drehzyklen
x Zusatzlasten nach EN 14608 (Bild A.1)/Klasse 4
nach EN 13115 (800N) berücksichtigt.

Voraussetzungen für die Verwendung des
Anwendungsdiagrammes:

x Nachweise zur Befestigung tragender Bauteile am
Fenstersystem durch den Fensterhersteller nach TBDK
mit folgenden Kräften:
- am Scherenlager mit 3.525 N
- am Ecklager mit 3.760 N
x Folgende Werte bei allen Fenstersystemen einhalten:
- max. Breiten/Höhen-verhältnis Q B/H ≤ 2,0
- Glasabzugsmaß CG ≥ 28 mm
- Profilgewicht PG ≤ 3,25 kg/m
x Hinweise zum bestimmungsgemäßen Gebrauch

- Grundlagen und Verwendung der Anwendungs-
diagramme (siehe Dokument H58.AWD_BG_DE)
beachten!

FFH = Flügelfalzhöhe
FFB = Flügelfalzbreite

zulässiger Anwendungsbereich
unzulässiger Anwendungsbereich

03.06.2013
1-30 H58. AWD_T_S00 2DE_0 2
