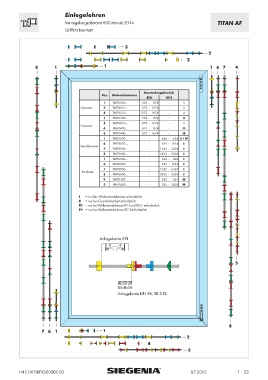

Einlegelehren

Verriegelungsabstand 800 mm ab 2014 TITAN AF
Griffsitz konstant

3
2
2
8 1 1 16 7 4

Anwendungsbereich
Pos. Materialnummer
RFB RFH
1 TART0500-... 355 - 874 - I
Oberseite 2 TART8010-... 875 - 1674 - I
3 TART0510-... 1275 - 1674 - I
1 TART0500-... 254 - 874 - II
2 TART8010-... 875 - 1674 - I
Unterseite
4 TART0430-... 475 - 874 - III
5 TART0440-... 875 - 1674 - III
1 TART0500-... - 484 - 624 II + IV
6 TART8020-... - 625 - 1624 I
Verschlussseite
7 TART8030-... - 1625 - 3024 I
8 TART8040-... - 2425 - 3024 I
1 TART0500-... - 334 - 824 I
6 TART8020-... - 825 - 1624 I
7 TART8030-... - 1625 - 2424 I
Bandseite
8 TART8040-... - 2425 - 3024 I
4 TART0430-... - 525 - 824 III
5 TART0440-... - 825 - 2424 III

I = in allen Widerstandsklassen erforderlich
II = nur bei Grundsicherheit erforderlich
III = nur bei Widerstandsklasse RC1und RC2 erforderlich
IV = nur bei Widerstandsklasse RC 2erforderlich

Anlagekante KRL

5

Anlagekante KRL 56, SB S-RS

8
7 6 1 1
2
4
5

H45.TAF0KFKS002DE-00 07.2015 1-33
