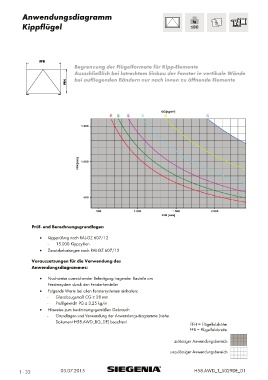

Anwendungsdiagramm
Kippflügel

Begrenzung der Flügelformate für Kipp-Elemente
Ausschließlich bei lotrechtem Einbau der Fenster in vertikale Wände
bei aufliegenden Bändern nur nach innen zu öffnende Elemente

Prüf- und Berechnungsgrundlagen

x Kippprüfung nach RAL-GZ 607/12
- 15.000 Kippzyklen
x Zusatzbelastungen nach RAL-GZ 607/12

Voraussetzungen für die Verwendung des
Anwendungsdiagrammes:
x Nachweise ausreichender Befestigung tragender Bauteile am
Fenstersystem durch den Fensterhersteller
x Folgende Werte bei allen Fenstersystemen einhalten:
- Glasabzugsmaß CG ≥ 28 mm
- Profilgewicht PG ≤ 3,25 kg/m
x Hinweise zum bestimmungsgemäßen Gebrauch
- Grundlagen und Verwendung der Anwendungs-diagramme (siehe
Dokument H58.AWD_BG_DE) beachten!
FFH = Flügelfalzhöhe
FFB = Flügelfalzbreite

zulässiger Anwendungsbereich

unzulässiger Anwendungsbereich
