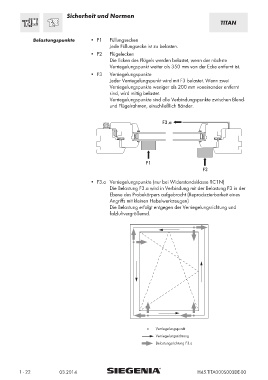

Page 24 - igs-siegenia-titan-af_de

Sicherheit und Normen
TITAN

Belastungspunkte • F1 Füllungsecken
Jede Füllungsecke ist zu belasten.
• F2 Flügelecken
Die Ecken des Flügels werden belastet, wenn der nächste
Verriegelungspunkt weiter als 350 mm von der Ecke entfernt ist.
• F3 Verriegelungspunkte
Jeder Verriegelungspunkt wird mit F3 belastet. Wenn zwei
Verriegelungspunkte weniger als 200 mm voneinander entfernt
sind, wird mittig belastet.
Verriegelungspunkte sind alle Verbindungspunkte zwischen Blend-
und Flügelrahmen, einschließlich Bänder.

F3.a

F1
F3

• F3.a Verriegelungspunkte (nur bei Widerstandsklasse RC1N)
Die Belastung F3.a wird in Verbindung mit der Belastung F3 in der
Ebene des Probekörpers aufgebracht (Reproduzierbarkeit eines
Angriffs mit kleinen Hebelwerkzeugen)
Die Belastung erfolgt entgegen der Verriegelungsrichtung und
falzluftvergrößernd.

Verriegelungspunkt
Verriegelungsrichtung
Belastungsrichtung F3.a
