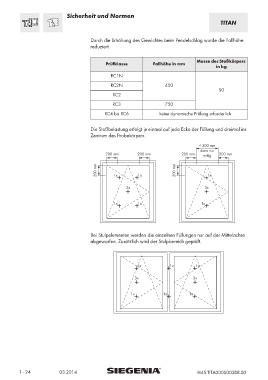

Sicherheit und Normen
TITAN
Durch die Erhöhung des Gewichtes beim Pendelschlag wurde die Fallhöhe
reduziert.
Masse des Stoßkörpers
Prüfklasse Fallhöhe in mm
in kg
RC1N
RC2N 450
50
RC2
RC3 750
RC4 bis RC6 keine dynamische Prüfung erforderlich
Die Stoßbelastung erfolgt je einmal auf jede Ecke der Füllung und dreimal ins
Zentrum des Probekörpers.
< 300 mm
dann nur
200 mm 200 mm 200 mm 200 mm
mittig
200 mm 200 mm
1x
+ + 1x + 1x
3x 3x
+ +
1x 1x 1x
+ + +
Bei Stulpelementen werden die einzelnen Füllungen nur auf der Mittelachse
abgeworfen. Zusätzlich wird der Stulpbereich geprüft.
+ 1x + 1x + 1x
3x 3x
+ +
1x 1x 1x
+ + +
