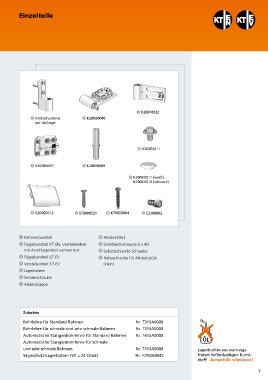

Einzelteile

3 K200F0022
1 Artikelnummer 2 K200B0040
auf Anfrage

6 K200E0011

4 K200B0037 5 K200E0009

7 K200K0011 (weiß)
K200K0010 (schwarz)

8 K200E0012 9 EF9000521 J K700E0004 K E3300802

1 Rahmenbandteil 8 Abdeckstück
2 Flügelbandteil KT-EN, Verstelleinheit 9 Senkblechschraube 6 x 40
mit Anschlagwinkel vormontiert J Selbstbohrende Schraube
3 Flügelbandteil KT-EV K Halteschraube für Abdeckstück
4 Verstelleinheit KT-EV (klein)
5 Lagerbolzen
6 Sonderschraube
7 Abdeckkappe

Zubehör
Bohrlehre für Standard Rahmen Nr. T315A0000
Bohrlehre für schmale und sehr schmale Rahmen Nr. T315A0000
Automatische Stangenbohrlehre für Standard Rahmen Nr. T415A0000
Automatische Stangenbohrlehre für schmale
und sehr schmale Rahmen Nr. T415A0000 Lagerbuchse aus wartungs-
Sägeschutz-Lagerbolzen (VE = 24 Stück) Nr. K250A0042 freiem teflonhaltigen Kunst-
stoff – keinesfalls schmieren!

7
