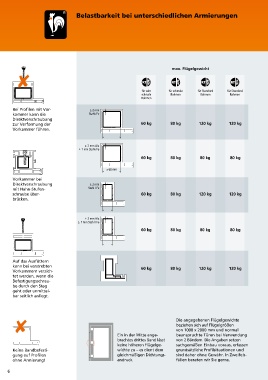

Belastbarkeit bei unterschiedlichen Armierungen
max. Flügelgewicht
8
für sehr für schmale für Standard für Standard
schmale Rahmen Rahmen Rahmen
Rahmen
Bei Profilen mit Vor - ≥ 2 mm
kammer kann die Stahl / Fe
Direktverschraubung
zur Verformung der 60 kg 80 kg 120 kg 120 kg
Vor kammer führen.
≥ 2 mm Alu
≥ 1 mm Stahl / Fe
60 kg 80 kg 80 kg 80 kg
≤ 68 mm
Vorkammer bei
Direktver schraubung ≥ 2 mm
mit Hahn-Stufen- Stahl / Fe
schraube über- 60 kg 80 kg 120 kg 120 kg
brücken.
≥ 2 mm Alu
≥ 1 mm Stahl / Fe
60 kg 80 kg 80 kg 80 kg
Auf das Ausfüttern
kann bei verstrebten 60 kg 80 kg 120 kg 120 kg
Vorkammern verzich-
tet werden, wenn die
Befestigungsschrau-
be durch den Steg
geht oder unmittel-
bar seitlich anliegt.
8 Die angegebenen Flügelgewichte
beziehen sich auf Flügelgrößen
von 1000 x 2000 mm und normal
Ein in der Mitte ange- beanspruchte Türen bei Verwendung
brachtes drittes Band lässt von 2 Bändern. Die Angaben setzen
keine höheren Flügelge- sachgemäßen Einbau voraus, erfassen
Keine Bandbefesti- wichte zu – es dient dem grundsätzliche Profil situationen und
gung auf Profilen gleichmäßigen Dichtungs- sind daher ohne Gewähr. In Zweifels-
ohne Armierung! andruck. fällen beraten wir Sie gerne.
