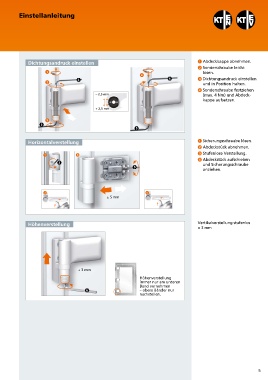

Einstellanleitung
Dichtungsandruck einstellen 1 Abdeckkappe abnehmen.
2 Sonderschraube leicht
1 lösen.
4
3 Dichtungsandruck einstellen
2 und in Position halten.
4 Sonderschraube festziehen
– 2,5 mm (max. 4 Nm) und Abdeck-
kappe aufsetzen.
+ 2,5 mm
3
Horizontalverstellung 1 Sicherungsschraube lösen.
2 Abdeckstück abnehmen.
1 3 3 Stufenlose Verstellung.
5 4 Abdeckstück aufschieben
und Sicherungsschraube
anziehen.
2 4
± 5 mm
Höhenverstellung Vertikalverstellung stufenlos
+ 3 mm
+ 3 mm
Höhenverstellung
immer nur am unteren
Band vornehmen
– obere Bänder nur
nachstellen.
