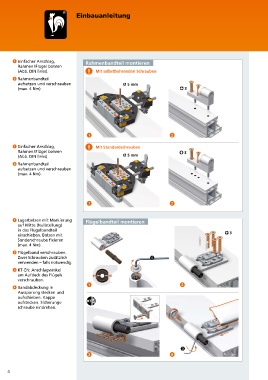

Einbauanleitung

1 Einfacher Anschlag, Rahmenbandteil montieren
Rahmen / Flügel bohren
(Abb. DIN links). ! Mit selbstbohrenden Schrauben
2 Rahmenbandteil
aufsetzen und verschrauben Ø 5 mm
(max. 4 Nm).

1 2

1 Einfacher Anschlag, ! Mit Standardschrauben
Rahmen / Flügel bohren
(Abb. DIN links). Ø 5 mm
2 Rahmenbandteil
aufsetzen und verschrauben
(max. 4 Nm).

1 2

1 Lagerbolzen mit Markierung Flügelbandteil montieren
auf Mitte (Nullstellung)
in das Flügelbandteil
einschieben. Bolzen mit
Sonderschraube fixieren
(max. 4 Nm).
2 Flügelband verschrauben.
Zwei Schrauben zusätzlich
verwenden – falls notwendig.
3 KT-EN: Anschlagwinkel
am Aufdeck des Flügels
verschrauben.
1 2
4 Bandabdeckung in
Aus sparung stecken und
aufschieben. Kappe
aufstecken. Sicherungs-
schraube eindrehen.

3 4

4
