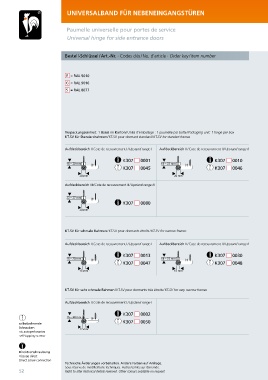

P. 52
UNIVERSALBAND FÜR NEBENEINGANGSTÜREN
Paumelle universelle pour portes de service
Universal hinge for side entrance doors
Bestell-Schlüssel / Art.-Nr. · Codes clés / No. d’article · Order key / item number
E = RAL 9010
G = RAL 9016
5 = RAL 8077
Verpackungseinheit: 1 Band im Karton / Unité d‘emballage : 1 paumelle par boîte / Packaging unit: 1 hinge per box
KT-SV für Standardrahmen / KT-SV pour dormant standard / KT-SV for standart frames
Aufdeckbereich I / Cote de recouvrement I / Upstand range I Aufdeckbereich II / Cote de recouvrement II / Upstand range II
K307 0001 K307 0010
15 – 20 mm 18 – 23 mm
K307 0045 K307 0046
20 mm 20 mm
Aufdeckbereich III / Cote de recouvrement III / Upstand range III
22 – 27 mm
K307 0080
20 mm
KT-SV für schmale Rahmen / KT-SV pour dormants étroits / KT-SV for narrow frames
Aufdeckbereich I / Cote de recouvrement I / Upstand range I Aufdeckbereich II / Cote de recouvrement II / Upstand range II
K307 0013 K307 0030
15 – 20 mm 18 – 23 mm
K307 0047 K307 0048
15 mm 15 mm
KT-SV für sehr schmale Rahmen / KT-SV pour dormants trés étroits / KT-SV for very narrow frames
Aufdeckbereich I / Cote de recouvrement I / Upstand range I
K307 0002
15 – 20 mm
K307 0050
selbstbohrende
Schrauben 12 mm
vis autoperforantes
self-tapping screws
Direktverschraubung
Vissage direct
Direct screw connection
Technische Änderungen vor behalten. Andere Farben auf Anfrage.
Sous réserve de modifications techniques. Autres teintes sur demande.
52 Right to alter technical details reserved. Other colours available on request.
