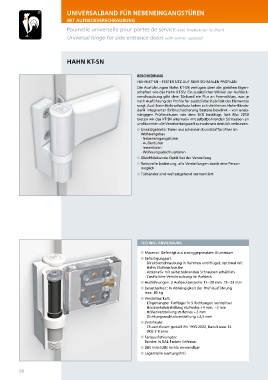

Page 56 - igs-drhahn-gesamt_de

UNIVERSALBAND FÜR NEBENEINGANGSTÜREN

MIT AUFDECKVERSCHRAUBUNG

Paumelle universelle pour portes de service avec fixation sur le chant
Universal hinge for side entrance doors with corner upstand

HAHN KT-SN

BESCHREIBUNG
HAHN KT-SN – FESTER SITZ AUF SEHR SCHMALEN PROFILEN
Die Ausführungen Hahn KT-SN verfügen über die gleichen Eigen-
schaften wie das Hahn KT-SV. Ein zusätzlicher Winkel zur Aufdeck-
verschraubung gibt dem Türband ein Plus an Formschluss, was je
nach Ausführung der Profile für zusätzliche Stabilität des Elementes
sorgt. Auch beim Einbruchschutz haben sich die kleinen Hahn-Bänder
dank integrierter Einbruchsicherung bestens bewährt – von unab-
hängigen Prüfinstituten wie dem SKG bestätigt. Seit Mai 2010
bieten wir das KT-SN alternativ mit selbstbohrenden Schrauben an
und konnten die Verarbeitungszeit so nochmals deutlich verkürzen.
n Einsatzgebiete: Türen aus schmalen Kunststoffprofilen im
Wohnungsbau
· Nebeneingangstüren
· Außentüren
· Innentüren
· Wohnungsabschlusstüren
n Gleichbleibende Optik bei der Verstellung
n Rationelle Justierung, alle Verstellungen durch eine Person
möglich
n Türbänder sind weitestgehend vormontiert

TECHNIK / ANWENDUNG
n Material: Gefertigt aus stranggepresstem Aluminium
n Befestigungsart:
· Direktverschraubung in Rahmen und Flügel, optional mit
Hahn Stufenschraube
· Alternativ mit selbstbohrenden Schrauben erhältlich
· Zusätzliche Verschraubung im Aufdeck
n Ausführungen: 2 Aufdeckbereiche 15 – 20 mm, 18 – 23 mm
n Belastbarkeit: In Abhängigkeit der Profilausführung
max. 80 kg
n Verstellbarkeit:
· Eingehängter Türflügel in 5 Richtungen verstellbar
· Horizontalverstellung stufenlos + 4 mm, – 3 mm
· Höhenverstellung stufenlos + 3 mm
· Dichtungsandruckverstellung ± 2,5 mm
n Zertifikate:
· CE-zertifiziert gemäß EN 1935:2002, Bandklasse 12
· SKG 2 Sterne
n Farbausführungen:
Bänder in RAL-Farben lieferbar
n DIN links / DIN rechts verwendbar
n Lagerstelle wartungsfrei

56
