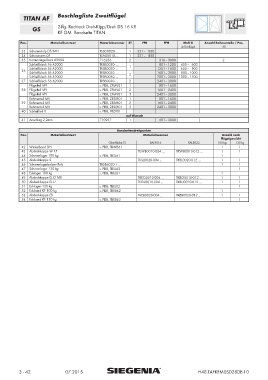

Beschlagliste Zweitflügel
TITAN AF
GS 2-flg. Rechteck Dreh-Kipp/Dreh DS 16 KR
KF GM Bandseite TITAN

Pos. Materialkurztext Materialnummer ST FFB FFH Maß G Anzahl Rahmenteile / Pos.
im Erstflügel 40
33 Scherenstulp DF/MN TSSD0020- ... 1 331– 850
34 Scherenarm DF TSAD0010- ... 1 331– 850
35 Kantenriegel kurz A2000 716236 2 310–3000 2
Schließblech 56 A2000 TRSB0030- ... 1 801–1200 400– 600
Schließblech 56 A2000 TRSB0030- ... 1201–1600 600– 800
36
Schließblech 56 A2000 TRSB0030- ... 2 1601–2000 800–1000
Schließblech 56 A2000 TRSB0030- ... 2001–3000 1000–1500
37 Schließblech 56 A2000 TRSB0030- ... 2 2401–3000
Flügelteil MV s. PDB, ZFMV01 1 801–1600
38 Flügelteil MV s. PDB, ZFMV01 2 1601–2400
Flügelteil MV s. PDB, ZFMV01 3 2401–3000
Rahmenteil MV s. PDB, ZRZM01 1 801–1600
39 Rahmenteil MV s. PDB, ZRZM01 2 1601–2400
Rahmenteil MV s. PDB, ZRZM01 3 2401–3000
40 Schließteil V s. PDB, FRZV01
auf Wunsch
41 Anschlag 2,2mm 710937 1 601–3000

Bandseitendrehpunkte
Pos. Materialkurztext Materialnummer Anzahl nach
Flügelgewicht
Oberfläche TS RAL9016 RAL8022 100 kg 130 kg
42 Winkelband DH s. PDB, TBWB61 1 1
43 Abdeckkappe W KF TKWB0010-004 ... TKWB0010-012 ... 1 1
44 Scherenlager 100 kg s. PDB, TBSL61 1
45 Abdeckkappe S TKSL0020-004 ... TKSL0020-012 ... 1 1
46 Scherenlagerbolzen Poly TBSB6020-1 ... 1 1
47 Scherenlager 130 kg s. PDB, TBSL62 1
48 Ecklager 100 kg s. PDB, TBEL01 1
49 Abdeckkappe EL O MB TKEO0010-004 ... TKEO0010-012 ... 1 1
50 Abdeckkappe EL U TKEU0010-004 ... TKEU0010-012 ... 1 1
51 Ecklager 130 kg s. PDB, TBEL02 1
52 Eckband KF 100 kg s. PDB, TBEB62 1
53 Abdeckkappe EB TKEB0020-004 ... TKEB0020-012 ... 1 1
54 Eckband KF 130 kg s. PDB, TBEB63 1

3-42 07.2015 H48.TAFKFM0S028DE-10
