P. 196

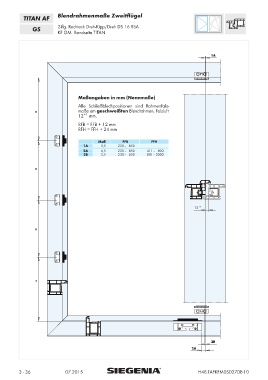

Blendrahmenmaße Zweitflügel
           TITAN AF
               GS          2-flg. Rechteck Dreh-Kipp/Dreh DS 16 RSA
                           KF GM Bandseite TITAN















                                    Maßangaben in mm (Nennmaße)

                                    Alle Schließblechpositionen sind Rahmenfalz-
                                   maße am geschweißten Blendrahmen. Falzluft
                                    12 +1  mm.
                                    RFB=FFB+12mm
                                    RFH=FFH+24mm


                                             Maß       FFB          FFH
                                      1A      3,5    230– 850
                                      2A      6,5    230– 850     411– 800
                                      2B      3,5    230– 850     801–3000




















































         3-36                 07.2015                                                    H48.TAFKFM0S027DE-10
