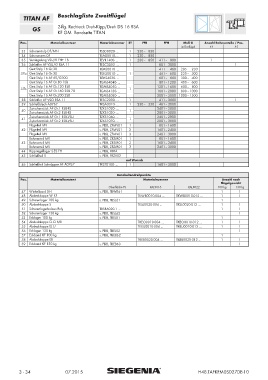

Beschlagliste Zweitflügel
TITAN AF
GS 2-flg. Rechteck Dreh-Kipp/Dreh DS 16 RSA
KF GM Bandseite TITAN

Pos. Materialkurztext Materialnummer ST FFB FFH Maß G Anzahl Rahmenteile / Pos.
im Erstflügel 44 45
33 Scherenstulp DF/MN TSSD0020- ... 1 230– 850
34 Scherenarm DF TSAD0010- ... 1 230– 850
35 Verriegelung VSU/K FH+ 1S TEVR1400- ... 1 230– 850 411– 800 1
36 Schließer AF VSU/G RSA 11 TESC3050- ... 1 801–3000 1
Getr.Stulp 16 Gr.30 TGKS0010- ... 411– 460 205– 230
37a Getr.Stulp 16 Gr.30 TGKS0010- ... 1 461– 600 230– 300
Getr.Stulp 16 AF 60/G300 TGKS4030- ... 601– 800 300– 400
Getr.Stulp 16 AF Gr.80 1SB TGMS4040- ... 801–1200 400– 600
Getr.Stulp 16 AF Gr.120 1SB TGMS4050- ... 1201–1600 600– 800
37b 1
Getr.Stulp 16 AF Gr.160 2SB 70 TGMS4130- ... 1601–2000 800–1000
Getr.Stulp 16 AF Gr.200 2SB TGMS4080- ... 2001–3000 1000–1500
38 Schließer AF VSO RSA 11 TESC2030- ... 1 411–3000 1
39 Schließblech A0767 TRSA0010- ... 1 230– 330 461–3000
Zwischenstück AF Gr.1 1SB-RS TZKS1020- ... 2401–2800
40 1
Zwischenstück AF Gr.2 1SB-RS TZKS1030- ... 2801–3000
Zwischenstück AF Gr.1 1SB-VSU TZKS1060- ... 2401–2800
41 1
Zwischenstück AF Gr.2 1SB-VSU TZKS1070- ... 2801–3000
Flügelteil MV s. PDB, ZFMV01 1 801–1600
42 Flügelteil MV s. PDB, ZFMV01 2 1601–2400
Flügelteil MV s. PDB, ZFMV01 3 2401–3000
Rahmenteil MV s. PDB, ZRZM01 1 801–1600
43 Rahmenteil MV s. PDB, ZRZM01 2 1601–2400
Rahmenteil MV s. PDB, ZRZM01 3 2401–3000
44 Kippriegellager S-ES FH s. PDB, FRKA
45 Schließteil V s. PDB, FRZV02
auf Wunsch
46 Schließteil Schnäpper AF A0767 TRST0100- ... 1 1601–3000

Bandseitendrehpunkte
Pos. Materialkurztext Materialnummer Anzahl nach
Flügelgewicht
Oberfläche TS RAL9016 RAL8022 100 kg 130 kg
47 Winkelband DH s. PDB, TBWB61 1 1
48 Abdeckkappe W KF TKWB0010-004 ... TKWB0010-012 ... 1 1
49 Scherenlager 100 kg s. PDB, TBSL61 1
50 Abdeckkappe S TKSL0020-004 ... TKSL0020-012 ... 1 1
51 Scherenlagerbolzen Poly TBSB6020-1 ... 1 1
52 Scherenlager 130 kg s. PDB, TBSL62 1
53 Ecklager 100 kg s. PDB, TBEL01 1
54 Abdeckkappe EL O MB TKEO0010-004 ... TKEO0010-012 ... 1 1
55 Abdeckkappe EL U TKEU0010-004 ... TKEU0010-012 ... 1 1
56 Ecklager 130 kg s. PDB, TBEL02 1
57 Eckband KF 100 kg s. PDB, TBEB62 1
58 Abdeckkappe EB TKEB0020-004 ... TKEB0020-012 ... 1 1
59 Eckband KF 130 kg s. PDB, TBEB63 1
