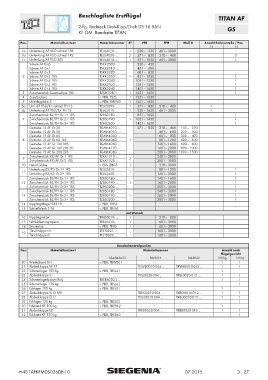

Beschlagliste Erstflügel
TITAN AF
2-flg. Rechteck Dreh-Kipp/Dreh DS 16 BAN GS
KF GM Bandseite TITAN

Pos. Materialkurztext Materialnummer ST FFB FFH Maß G Anzahl Rahmenteile / Pos.
14 15
1a Umlenkung AF VSO schmal 1RS TEUL4020- ... 1 230– 330 461–3000
1b Umlenkung AF VSO schmal 1RS TEUL4020- ... 2 371– 850 310– 460 2
1c Umlenkung AF VSO 1RS TEUL4010- ... 1 331–1650 461–3000 1
Schere AF Gr.0 TSKK2000- ... 230– 450
Schere AF Gr.1 TSKK2010- ... 451– 680
Schere AF Gr.2 TSKK2020- ... 681– 850
2 Schere AF Gr.3 1RS TSKK2030- ... 1 851–1050 1
Schere AF Gr.4 1RS TSKK2040- ... 1051–1250 1
Schere AF Gr.3 1RS TSKK2030- ... 1251–1450 1
Schere AF Gr.4 1RS TSKK2040- ... 1451–1650 1
3 Zwischenstück Zusatzschere 1RS TZOK1010- ... 1 1251–1650 1
4 Zusatzschere s. PDB, TSZS 1 1251–1650
5 Unterlegplatte Z s. PDB, FRUP01 1 1251–1650
6a Uml. AF VSU/K+ schmal FH 1S TEUL5090- ... 1 371– 850 310– 460 1
6b Umlenkung AF VSU/K+ FH 1S TEUL5010- ... 1 230–1650 461–3000 1
Zwischenstück BS/FH Gr.1+ 1RS TZBS0180- ... 851–1050 1
7 Zwischenstück BS/FH Gr.2+ 1RS TZBS0190- ... 1 1051–1450 1
Zwischenstück BS/FH Gr.3+ 1RS TZBS0200- ... 1451–1650 1
Getriebe 15 AF Gr.20 TGMK4010- ... 371– 850 310– 460 155– 230
Getriebe 15 AF Gr.20 TGMK4010- ... 461– 600 230– 300
Getriebe 15 AF Gr.60 TGMK4020- ... 601– 800 300– 400
8 Getriebe 15 AF Gr.80 1RS TGMK4040- ... 1 801–1200 400– 600
Getriebe 15 AF Gr.120 1RS TGMK4050- ... 1201–1600 600– 800
Getriebe 15 AF Gr.160 2RS 70 TGMK4170- ... 1601–2000 800–1000
Getriebe 15 AF Gr.200 2RS TGMK4080- ... 2001–3000 1000–1500
Zwischenstück KK/AF Gr.1 1RS TZKK1010- ... 2401–2800
9 2
Zwischenstück KK/AF Gr.2 1RS TZKK1020- ... 2801–3000
10 Hebel Globe s. EBS ZHGS 1 310–3000
Umlenkung BS/K3 Gr.1+ 1RS TEUL2410- ... 801–1200 1
11 1
Umlenkung BS/K3 Gr.2+ 1RS TEUL2420- ... 1201–3000 1
Zwischenstück BS/FH Gr.1+ 1RS TZBS0180- ... 1401–1600 1
12 Zwischenstück BS/FH Gr.2+ 1RS TZBS0190- ... 1 1601–2000 1
Zwischenstück BS/FH Gr.3+ 1RS TZBS0200- ... 2001–3000 1
Zwischenstück BS/FH Gr.1+ 1RS TZBS0180- ... 2401–2600 1
13 Zwischenstück BS/FH Gr.2+ 1RS TZBS0190- ... 1 2601–2800 1
Zwischenstück BS/FH Gr.3+ 1RS TZBS0200- ... 2801–3000 1
14 Kippriegellager S-ES FH s. PDB, FRKA
15 Schließblech S 56 s. PDB, TRSM
auf Wunsch
16 Kippbegrenzer .. TFKB0010- ... 1 310– 800
17 Fehlbedienungssperre TFBS0010- ... 1 601–3000
18 Druckstück s. PDB, TFFD 1 601–3000
Türschnäpper re. TFST0021- ... 1601–3000
19 1
Türschnäpper li. TFST0022- ... 1601–3000
Bandseitendrehpunkte
Pos. Materialkurztext Materialnummer Anzahl nach
Flügelgewicht
Oberfläche TS RAL9016 RAL8022 100 kg 130 kg
20 Winkelband DH s. PDB, TBWB61 1 1
21 Abdeckkappe W KF TKWB0010-004 ... TKWB0010-012 ... 1 1
22 Scherenlager 100 kg s. PDB, TBSL61 1
23 Abdeckkappe S TKSL0020-004 ... TKSL0020-012 ... 1 1
24 Scherenlagerbolzen Poly TBSB6020-1 ... 1 1
25 Scherenlager 130 kg s. PDB, TBSL62 1
26 Ecklager 100 kg s. PDB, TBEL01 1
27 Abdeckkappe EL O MB TKEO0010-004 ... TKEO0010-012 ... 1 1
28 Abdeckkappe EL U TKEU0010-004 ... TKEU0010-012 ... 1 1
29 Ecklager 130 kg s. PDB, TBEL02 1
30 Eckband KF 100 kg s. PDB, TBEB62 1
31 Abdeckkappe EB TKEB0020-004 ... TKEB0020-012 ... 1 1
32 Eckband KF 130 kg s. PDB, TBEB63 1

H48.TAFKFM0S026DE-10 07.2015 3-27
