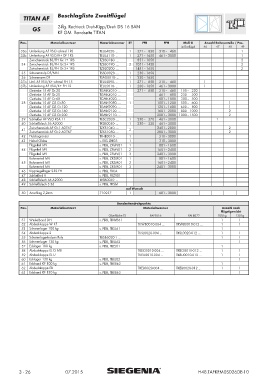

Beschlagliste Zweitflügel
TITAN AF
GS 2-flg. Rechteck Dreh-Kipp/Dreh DS 16 BAN
KF GM Bandseite TITAN

Pos. Materialkurztext Materialnummer ST FFB FFH Maß G Anzahl Rahmenteile / Pos.
im Erstflügel 46 47 48 49
33a Umlenkung AF VSO schmal 1RS TEUL4020- ... 1 371– 850 310– 460 1
33b Umlenkung AF VSO/K+ DF 1RS TEUL4110- ... 1 371–1650 461–3000 1
Zwischenstück BS/FH Gr.1+ 1RS TZBS0180- ... 851–1050 2
34 Zwischenstück BS/FH Gr.2+ 1RS TZBS0190- ... 2 1051–1450 2
Zwischenstück BS/FH Gr.3+ 1RS TZBS0200- ... 1451–1650 2
35 Scherenstulp DF/MN TSSD0020- ... 1 230–1650
36 Scherenarm DF TSAD0010- ... 1 230–1650
37a Uml. AF VSU/K+ schmal FH 1S TEUL5090- ... 1 371– 850 310– 460 1
37b Umlenkung AF VSU/K+ FH 1S TEUL5010- ... 1 230–1650 461–3000 1
Getriebe 15 AF Gr.20 TGMK4010- ... 371– 850 310– 460 155– 230
Getriebe 15 AF Gr.20 TGMK4010- ... 461– 600 230– 300
Getriebe 15 AF Gr.60 TGMK4020- ... 601–1000 300– 500
38 Getriebe 15 AF OZ Gr.80 TGMK9080- ... 1 1001–1200 500– 600 1
Getriebe 15 AF OZ Gr.120 TGMK9090- ... 1201–1600 600– 800 1
Getriebe 15 AF OZ Gr.160 TGMK9120- ... 1601–2000 800–1000 2
Getriebe 15 AF OZ Gr.200 TGMK9110- ... 2001–3000 1000–1500 2
39 Schließer AF VSO RSA 11 TESC2030- ... 1 230– 370 461–3000 1
40 Schließblech 56 A2000 TRSB0030- ... 1 230– 330 461–3000
Zwischenstück AF Gr.1 A0767 TZKS1040- ... 2401–2800 2
41 2
Zwischenstück AF Gr.2 A0767 TZKS1050- ... 2801–3000 2
42 Hubbegrenzer TFHB0010- ... 1 310–3000
43 Hebel Globe s. EBS ZHGS 1 310–3000
Flügelteil MV s. PDB, ZFMV01 1 801–1600
44 Flügelteil MV s. PDB, ZFMV01 2 1601–2400
Flügelteil MV s. PDB, ZFMV01 3 2401–3000
Rahmenteil MV s. PDB, ZRZM01 1 801–1600
45 Rahmenteil MV s. PDB, ZRZM01 2 1601–2400
Rahmenteil MV s. PDB, ZRZM01 3 2401–3000
46 Kippriegellager S-ES FH s. PDB, FRKA
47 Schließteil V s. PDB, FRZV01
48 Schließblech 56 A2000 TRSB0030- ...
49 Schließblech S 56 s. PDB, TRSM
auf Wunsch
50 Anschlag 2,2mm 710937 1 601–3000

Bandseitendrehpunkte
Pos. Materialkurztext Materialnummer Anzahl nach
Flügelgewicht
Oberfläche TS RAL9016 RAL8022 100 kg 130 kg
51 Winkelband DH s. PDB, TBWB61 1 1
52 Abdeckkappe W KF TKWB0010-004 ... TKWB0010-012 ... 1 1
53 Scherenlager 100 kg s. PDB, TBSL61 1
54 Abdeckkappe S TKSL0020-004 ... TKSL0020-012 ... 1 1
55 Scherenlagerbolzen Poly TBSB6020-1 ... 1 1
56 Scherenlager 130 kg s. PDB, TBSL62 1
57 Ecklager 100 kg s. PDB, TBEL01 1
58 Abdeckkappe EL O MB TKEO0010-004 ... TKEO0010-012 ... 1 1
59 Abdeckkappe EL U TKEU0010-004 ... TKEU0010-012 ... 1 1
60 Ecklager 130 kg s. PDB, TBEL02 1
61 Eckband KF 100 kg s. PDB, TBEB62 1
62 Abdeckkappe EB TKEB0020-004 ... TKEB0020-012 ... 1 1
63 Eckband KF 130 kg s. PDB, TBEB63 1

3-26 07.2015 H48.TAFKFM0S026DE-10
