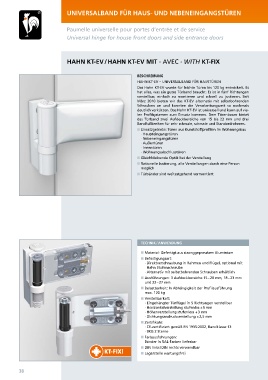

UNIVERSALBAND FÜR HAUS- UND NEBENEINGANGSTÜREN

Paumelle universelle pour portes d’entrée et de service

Universal hinge for house front doors and side entrance doors

HAHN KT-EV / HAHN KT-EV MIT · AVEC · WITH KT-FIX

BESCHREIBUNG
HAHN KT-EV – UNIVERSALBAND FÜR HAUSTÜREN
Das Hahn KT-EV wurde für leichte Türen bis 120 kg entwickelt. Es
hat alles, was ein gutes Türband braucht: Es ist in fünf Richtungen
verstellbar, einfach zu montieren und schnell zu justieren. Seit
März 2010 bieten wir das KT-EV alternativ mit selbstbohrenden
Schrauben an und konnten die Verarbeitungszeit so nochmals
deutlich verkürzen. Das Hahn KT-EV ist universell und kann auf vie-
len Profilsystemen zum Einsatz kommen. Dem Türenbauer bietet
das Türband zwei Aufdeckbereiche von 15 bis 23 mm und drei
Bandfußbreiten für sehr schmale, schmale und Standardrahmen.
n Einsatzgebiete: Türen aus Kunststoffprofilen im Wohnungsbau
· Haupteingangstüren
· Nebeneingangstüren
· Außentüren
· Innentüren
· Wohnungsabschlusstüren
n Gleichbleibende Optik bei der Verstellung
n Rationelle Justierung, alle Verstellungen durch eine Person
möglich
n Türbänder sind weitestgehend vormontiert

TECHNIK / ANWENDUNG
n Material: Gefertigt aus stranggepresstem Aluminium
n Befestigungsart:
· Direktverschraubung in Rahmen und Flügel, optional mit
Hahn Stufenschraube
· Al ter na tiv mit selb st boh ren den Schrau ben er häl t lich
n Ausführungen: 3 Aufdeckbereiche 15 – 20 mm, 18 – 23 mm
und 22 – 27 mm
n Belastbarkeit: In Abhängigkeit der Profilausführung
max. 120 kg
n Verstellbarkeit:
· Eingehängter Türflügel in 5 Richtungen verstellbar
· Horizontalverstellung stufenlos ± 5 mm
· Höhenverstellung stufenloss + 3 mm
· Dichtungsandruckverstellung ± 2,5 mm
n Zertifikate:
· CE-zertifiziert gemäß EN 1935:2002, Bandklasse 13
· SKG 2 Sterne
n Farbausführungen:
Bänder in RAL-Farben lieferbar
n DIN links / DIN rechts verwendbar
n Lagerstelle wartungsfrei

38
