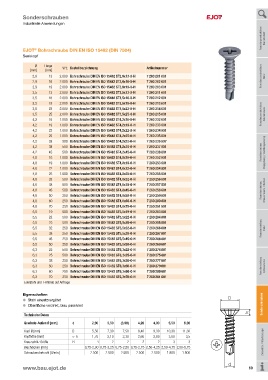

Page 69 - igs-ejot-gesamt_de

Sonderschrauben
Industrielle Anwendungen
Fensterproduktion Kunststoff

EJOT Bohrschraube DIN EN ISO 15482 (DIN 7504)
®
Senkkopf

Ø Länge
[mm] [mm] VPE Bestellbezeichnung Artikel nummer
2,9 13 2.000 Bohrschraube DIN EN ISO 15482 ST2,9x13-0-H 7 260 201 601 Fensterproduktion Holz
2,9 16 2.000 Bohrschraube DIN EN ISO 15482 ST2,9x16-0-H 7 260 202 601
2,9 19 2.000 Bohrschraube DIN EN ISO 15482 ST2,9x19-0-H 7 260 203 601
3,5 13 2.000 Bohrschraube DIN EN ISO 15482 ST3,5x13-0-H 7 260 211 601
3,5 16 2.000 Bohrschraube DIN EN ISO 15482 ST3,5x16-0-H 7 260 212 601
3,5 19 2.000 Bohrschraube DIN EN ISO 15482 ST3,5x19-0-H 7 260 213 601
3,5 22 2.000 Bohrschraube DIN EN ISO 15482 ST3,5x22-0-H 7 260 214 601
3,5 25 2.000 Bohrschraube DIN EN ISO 15482 ST3,5x25-0-H 7 260 215 601 Fensterproduktion Aluminium
4,2 16 1.000 Bohrschraube DIN EN ISO 15482 ST4,2x16-0-H 7 260 232 601
4,2 19 1.000 Bohrschraube DIN EN ISO 15482 ST4,2x19-0-H 7 260 233 601
4,2 22 1.000 Bohrschraube DIN EN ISO 15482 ST4,2x22-0-H 7 260 234 601
4,2 25 1.000 Bohrschraube DIN EN ISO 15482 ST4,2x25-0-H 7 260 235 601
4,2 32 500 Bohrschraube DIN EN ISO 15482 ST4,2x32-0-H 7 260 236 607
4,2 38 500 Bohrschraube DIN EN ISO 15482 ST4,2x38-0-H 7 260 237 601
4,2 45 500 Bohrschraube DIN EN ISO 15482 ST4,2x45-0-H 7 260 238 601 Fenstereinbau Kopplung / Aufdoppelung
4,8 16 1.000 Bohrschraube DIN EN ISO 15482 ST4,8x16-0-H 7 260 252 601
4,8 19 1.000 Bohrschraube DIN EN ISO 15482 ST4,8x19-0-H 7 260 253 601
4,8 22 1.000 Bohrschraube DIN EN ISO 15482 ST4,8x22-0-H 7 260 254 601
4,8 25 1.000 Bohrschraube DIN EN ISO 15482 ST4,8x25-0-H 7 260 255 601
4,8 32 500 Bohrschraube DIN EN ISO 15482 ST4,8x32-0-H 7 260 256 601
4,8 38 500 Bohrschraube DIN EN ISO 15482 ST4,8x38-0-H 7 260 257 601
4,8 45 500 Bohrschraube DIN EN ISO 15482 ST4,8x45-0-H 7 260 258 601 Fenstereinbau Mauerwerk / Beton
4,8 50 250 Bohrschraube DIN EN ISO 15482 ST4,8x50-0-H 7 260 259 601
4,8 60 250 Bohrschraube DIN EN ISO 15482 ST4,8x60-0-H 7 260 260 601
4,8 70 250 Bohrschraube DIN EN ISO 15482 ST4,8x70-0-H 7 260 261 601
5,5 19 500 Bohrschraube DIN EN ISO 15482 ST5,5x19-0-H 7 260 263 601
5,5 22 500 Bohrschraube DIN EN ISO 15482 ST5,5x22-0-H 7 260 264 601
5,5 25 500 Bohrschraube DIN EN ISO 15482 ST5,5x25-0-H 7 260 265 601
5,5 32 250 Bohrschraube DIN EN ISO 15482 ST5,5x32-0-H 7 260 266 601 Fenstereinbau Holz
5,5 38 250 Bohrschraube DIN EN ISO 15482 ST5,5x38-0-H 7 260 267 601
5,5 45 250 Bohrschraube DIN EN ISO 15482 ST5,5x45-0-H 7 260 268 601
5,5 50 250 Bohrschraube DIN EN ISO 15482 ST5,5x50-0-H 7 260 269 601
6,3 22 500 Bohrschraube DIN EN ISO 15482 ST6,3x22-0-H 7 260 274 601
6,3 25 500 Bohrschraube DIN EN ISO 15482 ST6,3x25-0-H 7 260 275 601
6,3 38 250 Bohrschraube DIN EN ISO 15482 ST6,3x38-0-H 7 260 277 601
6,3 50 250 Bohrschraube DIN EN ISO 15482 ST6,3x50-0-H 7 260 279 601 Fenstereinbau Anbauteile
6,3 60 250 Bohrschraube DIN EN ISO 15482 ST6,3x60-0-H 7 260 280 601
6,3 70 250 Bohrschraube DIN EN ISO 15482 ST6,3x70-0-H 7 260 281 601
Edelstahl und T-Antrieb auf Anfrage

Eigenschaften
l Stahl einsatzvergütet D
l Oberfläche verzinkt, blau passiviert Sonderschrauben Sonderschrauben
k
Technische Daten
Gewinde-Außen Ø [mm] d 2,90 3,50 (3,90) 4,20 4,80 5,50 6,30
Kopf Ø [mm] D 5,50 7,30 7,50 8,40 9,30 10,30 11,30
Kopfhöhe [mm] ≈ k 1,70 2,10 2,30 2,60 2,80 3,00 3,5
Kreuzschlitz Größe H 1 2 2 2 2 3 3 Zubehör / Werkzeuge
Blechdicken [mm] 0,75-2,00 0,75-2,25 0,75-2,50 0,75-2,75 2,50-4,25 2,50-4,75 2,50-5,75
Schraubendrehzahl [U/min.] 2.500 2.500 2.500 2.500 2.500 1.800 1.800

d
