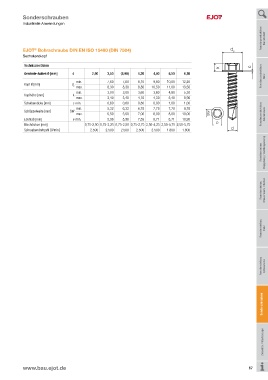

Page 67 - igs-ejot-gesamt_de

Sonderschrauben
Industrielle Anwendungen
Fensterproduktion Kunststoff

EJOT Bohrschraube DIN EN ISO 15480 (DIN 7504) d c
®
Sechskantkopf

Technische Daten
k c
Gewinde-Außen Ø [mm] d 2,90 3,50 (3,90) 4,20 4,80 5,50 6,30 Fensterproduktion Holz
min. 7,60 7,60 8,10 9,80 10,00 12,20
Kopf Ø [mm] d
c max. 8,30 8,30 8,80 10,50 11,00 13,50
min. 3,00 3,00 3,60 3,80 4,80 5,30
Kopfhöhe [mm] k
max. 3,40 3,40 4,10 4,30 5,40 5,90
Scheibendicke [mm] c min. 0,60 0,60 0,80 0,90 1,00 1,00
min. 5,32 6,32 6,78 7,78 7,78 9,78
Schlüsselweite [mm] SW
max. 5,50 5,50 7,00 8,00 8,00 10,00 SW Fensterproduktion Aluminium
Eckmaß [mm] e min. 5,96 5,96 7,59 8,71 8,71 10,95 e
Blechdicken [mm] 0,75-2,00 0,75-2,25 0,75-2,50 0,75-2,75 2,50-4,25 2,50-4,75 2,50-5,75
Schraubendrehzahl [U/min.] 2.500 2.500 2.500 2.500 2.500 1.800 1.800 d
