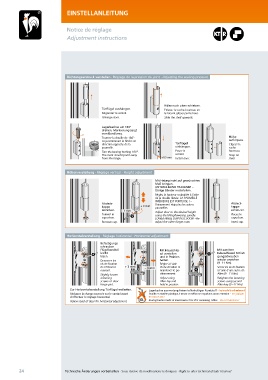

EINSTELLANLEITUNG

Notice de réglage

Adjustment instructions

Dichtungsandruck verstellen · Réglage de la pression du joint · Adjusting the sealing pressure

Hülse nach oben schieben.
Türfl ügel aus hängen. Enlevez le cache-fourreau en
Dégondez le vantail. le faisant glisser par le haut.
Unhinge door. Slide the shell upwards.

Lagerbuchse um 180°
drehen, Markierung zeigt
vom Band weg.
Tournez la douille de 180° Hülse
en positionnant la fl èche en aufklipsen.
direction opposée de la Türfl ügel Clipsez le
paumelle. einhängen. cache-
Turn the bearing bushing 180°. Posez le fourreau.
The mark should point away vantail. Snap on
from the hinge. + 0,5 mm Install door. shell.

Höhenverstellung · Réglage vertical · Height adjustment

Mit Hebespindel auf ge wünschtes
Maß bringen.
UNTERES BAND TRAGEND! –
Übrige Bänder nachstellen.
Réglez la hauteur souhaitée à l‘aide
de la douille fi letée. LA PAUMELLE
INFÉRIEURE EST PORTEUSE ! –
Abdeck- Uniquement réajustez les autres Abdeck-
kappe + 3 mm paumelles. kappe
ab ziehen. – 1 mm Adjust door to the desired height einsetzen.
Enlevez le using the lifting/lowering spindle. Placez le
capuchon. LOWER HINGE SUPPORTS DOOR! –Re- capuchon.
Remove cap. adjust the other hinges now. Insert cap.

Horizontalverstellung · Réglage horizontal · Horizontal adjustment
Befestigungs-
schrauben
Flügelbandteil Mit Inbusschlüs- Mit zweitem
leicht sel verstellen In bus schlüssel Be festi-
lösen. und in Position gungs schrauben
Desserrez les halten. wieder anziehen
vis de fi xation Réglez à l‘aide (9 –11 Nm).
de l’élément + 3 mm – 3 mm d‘une clé Allen et Serrez les vis de fi xation
ouvrant. maintenez le po- à l‘aide d‘une autre clé
Slightly loosen sitionnement. Allen (9 –11 Nm).
fastening Adjust using Retighten the fastening
screws of door Allen key and screws using second
hinge part. hold in position. Allen key (9 –11 Nm).
Zur Horizontalverstellung Türfl ügel entlasten. Lagerbuchse aus wartungs freiem tefl on haltigen Kunststoff – keinesfalls schmieren!
Réduisez la charge excercée sur le vantail avant Douille en matière plastique à teneur en téflon ne requérant aucun entretien – ne graisser
d’effectuer le réglage horizontal. en aucun cas !
Relieve load of door for horizontal adjustment. Bearing bushes made of maintenance-free PVC containing Teflon – do not lubricate!
