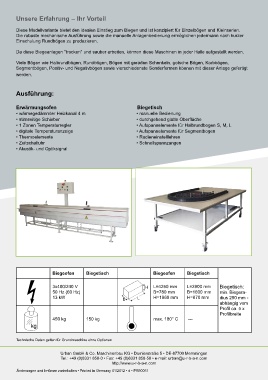

Page 2 - igs-urban-10-pb-00_de
P. 2
Unsere Erfahrung – Ihr Vorteil
Diese Modellvariante bietet den idealen Einstieg zum Biegen und ist konzipiert für Einzelbögen und Kleinserien.
Die robuste mechanische Ausführung sowie die manuelle Anlagenbedienung ermöglichen jedermann nach kurzer
Einschulung Rundbögen zu produzieren.
Da diese Biegeanlagen "trocken" und sauber arbeiten, können diese Maschinen in jeder Halle aufgestellt werden.
Viele Bögen wie Halbrundbögen, Rundbögen, Bögen mit geraden Schenkeln, gotsche Bögen, Korbbögen,
Segmentbögen, Positiv- und Negativbögen sowie vierschiedenste Sonderformen können mit dieser Anlage gefertigt
werden.
Ausführung:
Erwärmungsofen Biegetisch
• wärmegedämmter Heizkanal 4 m • manuelle Bedienung
• stirnseitige Schieber • durchgehend glatte Oberfläche
• 1 Zonen Temperaturregler • Aufspannelemente für Halbrundbogen S, M, L
• digitale Temperaturanzeige • Aufspannelemente für Segmentbogen
• Thermoelemente • Radieneinstelllehren
• Zeitschaltuhr • Schnellspannzangen
• Akustik- und Optiksignal
Biegeofen Biegetisch Biegeofen Biegetisch
3x400/240 V L=4250 mm L=2800 mm Biegetisch:
50 Hz (60 Hz) B=780 mm B=1600 mm min. Biegera-
13 kW H=1860 mm H=870 mm dius 250 mm -
abhängig vom
Profil ca. 5 x
Profilbreite
450 kg 150 kg max. 180° C ---
Technische Daten gelten für Grundmaschine ohne Optionen
