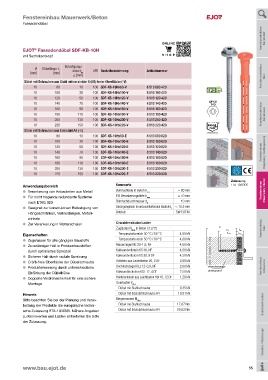

Fenstereinbau Mauerwerk/Beton
Fassadendübel
Fensterproduktion Kunststoff

OnlinE
EJOT Fassadendübel SDF-KB-10h
®
mit Sechskantkopf Sh OP

Befestigungs-
Ø Dübellänge L
[mm] [mm] dicke t fix VPE Bestell bezeichnung Artikel nummer
≤ [mm] Fensterproduktion Holz
Dübel mit Schrauben aus Stahl mit verzinkter Cr(VI)-freier Oberfläche (-V)
10 80 10 100 SDF-KB-10Hx80-V 8 513 080 420
10 100 30 100 SDF-KB-10Hx100-V 8 513 100 420
10 120 50 100 SDF-KB-10Hx120-V 8 513 120 420
10 140 70 100 SDF-KB-10Hx140-V 8 513 140 420 AF13/
T40
10 160 90 100 SDF-KB-10Hx160-V 8 513 160 420
10 180 110 100 SDF-KB-10Hx180-V 8 513 180 420 Fensterproduktion Aluminium
10 200 130 100 SDF-KB-10Hx200-V 8 513 200 420
10 220 150 100 SDF-KB-10Hx220-V 8 513 220 420
Dübel mit Schrauben aus Edelstahl A4 (-E)
10 80 10 100 SDF-KB-10Hx80-E 8 513 080 620
10 100 30 100 SDF-KB-10Hx100-E 8 513 100 620
10 120 50 100 SDF-KB-10Hx120-E 8 513 120 620
10 140 70 100 SDF-KB-10Hx140-E 8 513 140 620 Fenstereinbau Kopplung / Aufdoppelung
10 160 90 100 SDF-KB-10Hx160-E 8 513 160 620
10 180 110 100 SDF-KB-10Hx180-E 8 513 180 620
10 200 130 100 SDF-KB-10Hx200-E 8 513 200 620
10 220 150 100 SDF-KB-10Hx220-E 8 513 220 620
h
h 1 h Zulassung t fix
Anwendungsbereich Kennwerte nom ETA-10/0305
t tol
l Verankerung von Anbauteilen aus Metall Bohrlochtiefe in Beton h 1,1 ≥ 80 mm Fenstereinbau Fenstereinbau Mauerwerk / Beton Mauerwerk / Beton
l Für nicht tragende redundante Systeme Eff. Verankerungstiefe h nom ≥ 70 mm
nach ETAG 020 Bohrlochdurchmesser d 0 10 mm
l Geeignet zur konstruktiven Befestigung von Durchgangsloch im anzuschließenden Bauteil d f ≤ 10,5 mm
Hängeschränken, Verkleidungen, Metall- Antrieb SW13/T40
winkeln
l Zur Verankerung in Wetterschalen Charakteristische Lasten
Zuglasten N in Beton C12/15 h h 1,2 t fix Fenstereinbau Holz
h
Rk,p h
t fix
1,1
4,50 kN tol t
tol t
h nom,1
Eigenschaften Temperaturbereich 30 °C / 50 °C h nom,2
l Zugelassen für alle gängigen Baustoffe Temperaturbereich 50 °C / 80 °C 4,00 kN
l Zuverlässiger Halt in Problembaustoffen Mauerziegel Mz 20-1,8, NF 4,00 kN
durch optimiertes Spreizteil Kalksandvollstein KS 36, NF 4,50 kN
l Sicherer Halt durch radiale Spreizung Kalksandvollstein KS 20, 8 DF 4,50 kN
l Cr(VI)-freie Oberfläche der Dübelschraube Vollstein aus Leichtbeton V6, 2 DF 2,00 kN
l Produkterkennung durch unterschiedliche Hochlochziegel HLz 12-0,9, NF 2,00 kN Verankerungs- Fenstereinbau Anbauteile
Einfärbung der Dübelhülse Kalksandlochstein KSL 12, 4 DF 2,50 kN untergrund
l Doppelte Verdrehsicherheit für eine sichere Hohlblockstein aus Leichtbeton Hbl 10, 12 DF 1,20 kN
Montage Querlasten V Rk,s
Dübel mit Stahlschraube 9,35 kN
hinweis Dübel mit Edelstahlschraube A4 10,91 kN
Bitte beachten Sie bei der Planung und Verar- Biegemoment M Rk,s
beitung der Produkte die europäische techni- Dübel mit Stahlschraube 17,67 Nm Sonderschrauben
sche Zulassung ETA-10/0305. Nähere Angaben Dübel mit Edelstahlschraube A4 20,62 Nm
zu Kennwerten und Lasten entnehmen Sie bitte
der Zulassung.

Zubehör / Werkzeuge
