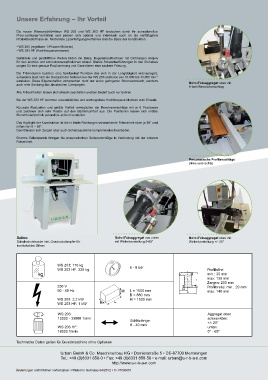

Unsere Erfahrung – Ihr Vorteil

Die neuen Wasserschlitzfräsen WS 203 und WS 203 HF bestechen durch ihr sensationelles
Preis-Leistungs-Verhältnis und passen sich optimal und individuell auch an die vielfältigsten
Produktbedürfnisse an. Modernste Laserfertigungsverfahren sind die Basis der Konstruktion.
• WS 203 (regelbare 1-Phasen Motoren)
• WS 203 HF (Hochfrequenzmotoren)

Gehärtete und geschliffene Wellen bilden die Basis, Kugelumlaufbuchsen mit Dichtungen sorgen
für den leichten und schmutzunempfindlichen Ablauf. Stabile Schwerlastführungen in den Einheiten
sorgen für eine genaue Positionierung und Garantieren eine saubere Fräsung.
Die Fräsmotoren besitzen eine Sanftanlauf Funktion das sich in der Langlebigkeit widerspiegelt,
außerdem lässt sich die Drehzahl der Motoren bei der WS 203 stufenlos von 11.000 bis 33.000 min -1
einstellen. Diese Eigenschaften versprechen nicht nur einen geringeren Stromverbrauch, sondern
auch eine Senkung des akustischen Lärmpegels. Bohr-/Fräsaggregat oben mit
6-fach Revolveranschlag
Alle Fräseinheiten lassen sich einzeln zuschalten und bei Bedarf auch nur bohren.
Bei der WS 203 HF kommen unverwüstliche und wartungsfreie Hochfrequenz Motoren zum Einsatz.
Kürzeste Rüstzeiten und größte Vielfalt ermöglichen die Revolveranschläge mit je 6 Positionen
und zeichnen sich sehr Positiv auf den Bedienkomfort aus. Die Positionen lassen sich mittels
Klemmhebeltechnik sekunden- schnell verstellen.
Das Highlight der Konstruktion ist die in beide Richtungen schwenkende Fräseinheit oben je 20° und
unten von 0 – 65°.
Damit lassen sich Zargen aber auch Schiebesysteme kompromisslos bearbeiten.
Enorme Zeitersparnis bringen die pneumatischen Seitenanschläge in Verbindung mit der unteren
Fräseinheit.

Pneumatische Profilanschläge
(links und rechts)

Option: Bohr-/Fräsaggregat von unten Bohr-/Fräsaggregat oben mit
Schallschutzhaube inkl. Gasdruckdämpfer für mit Winkelverstellung 0-65° Winkelverstellung +/- 20°
komfortables Öffnen

WS 203: 175 kg 6 - 8 bar
WS 203 HF: 225 kg Profilhöhe
min.: 35 mm
max: 135 mm
Zargen: 200 mm
230 V Profilbreite: min.: 20 mm
50 - 60 Hz L = 1500 mm max: 140 mm
B = 880 mm
WS 203: 2,2 kW H = 1500 mm
WS 203 HF: 1 kW

WS 203: Aggregat oben
13000 - 33000 1/min schwenkbar:
Schlitzlänge: +/- 20°
0 - 40 mm
WS 203 HF: unten:
18000 1/min 0° - 65°

Technische Daten gelten für Grundmaschine ohne Optionen
